Zarządzanie produkowaną energią przy użyciu czterech cyfrowych wyjść Datamanager’a

Zarządzanie produkowaną energią przy użyciu czterech cyfrowych wyjść Datamanager’a

WPROWADZENIE

Systemy fotowoltaiczne są zwykle wyposażone w kontrolowane obciążenia w celu zwiększenia stopnia samodzielnego zużycia i autonomii. Wysoka konsumpcja własna oznacza zużywanie jak największej ilości energii produkowanej ze źródła energii odnawialnej, podczas gdy autonomia oznacza czerpanie jak najmniejszej ilości energii z sieci, tzn. bycie tak samowystarczalnym, jak to tylko możliwe.

Aby osiągnąć te cele, należy zainstalować inteligentny licznik energii, Fronius Smart Meter, na styku budynku i sieci OSD. To urządzenie mierzy, ile mocy jest oddawane do sieci lub ile mocy z tej sieci jest pobierane. Jeśli system PV generuje więcej energii, niż jest zużywane w gospodarstwie domowym, daje to nadwyżkę energii PV. Jeśli wymagana jest większa moc niż jest wytwarzana przez system PV, energia elektryczna jest pobierana z sieci.

Firma Fronius oferuje produkty takie jak Fronius Ohmpilot czy Fronius Energy Package, które można dostosować do konkretnego systemu, aby zwiększyć poziom konsumpcji własnej i/lub zapewnić większą autonomię. Rozwiązania te umożliwiają m.in. produkowanie ciepła z nadwyżki energii, na przykład do podgrzewania ciepłej wody i pozwalają na gromadzenie nadwyżki energii uzyskanej w ciągu dnia, dzięki czemu można ją wykorzystać w nocy.

I to nie wszystko: wraz z wydaniem oprogramowania Datamanager w wersji 3.12.1.x i Hybridmanager w wersji 1.10.1.x, odbiorniki energii mogą być teraz kontrolowane za pomocą czterech cyfrowych wyjść w taki sposób, aby wykorzystać energię PV w sposób najbardziej efektywny.

Fronius Datamanager 2.0 (karta rozszerzenia) jest standardowo zintegrowana z falownikami Fronius Galvo, Primo, Symo, Eco i Symo Hybrid i może zostać dołożona do falowników Fronius IG, IG Plus i CL. Urządzenie Datamanager dostępne jest również jako samodzielne urządzenie, w tzw. wersji Box.

OKABLOWANIE

Schemat

Schemat połączeń przedstawiony poniżej jest typowym przykładem aplikacji z zewnętrznym przekaźnikiem i ręcznym przełączaniem, np. do załączenia grzałki w celu podgrzania wody w przypadku jej dodatkowego zużycia. Można również użyć przekaźników ze zintegrowanym przełączaniem Auto-On-Off.


Rysunek 1 – Typowy schemat połączeń

Przykładowe typy przekaźników

Podczas doboru przekaźnika należy zapoznać się ze specyfikacją techniczną (moc cewki, napięcie cewki, napięcie przełączania i prąd przełączania). Przykłady odpowiednich przekaźników pokazano poniżej:

Rysunek 2 – Przekaźnik FINDER – 10 A, 12 VDC + montaż na szynie DIN: seria 62 Rysunek 3 – Przekaźnik Weidmüllera 6A -MRS 12 VDC, styk przełączający Rysunek 4 – Przekaźnik Finder serii 19 z ręcznym przełączaniem pomiędzy Auto-On-Off

Datamanager 2.0

Karta Fronius Datamanager 2.0 oferuje kilka dodatkowych funkcji, takich jak interfejs Modbus RTU (RS-485) do inteligentnego licznika (D-, D+, GND). Więcej informacji na temat instalacji i uruchomienia licznika Fronius Smart Meter można znaleźć na stronie www.fronius.pl oraz www.forum-fronius.pl.

Datamanager 2.0 jest instalowany we wszystkich falownikach począwszy od numeru seryjnego 25490000. Starsze falowniki można zmodernizować dokładając do nich tę kartę rozszerzeń.


Rysunek 5 – Datamanager 2.0 – karta rozszerzeń

Całkowita moc przełączania dla wszystkich 4 wyjść cyfrowych przy napięciu DC: 10,8…12,8 V to 3,2 W.

  • 10,8 V: Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL, Fronius IG 300-500
  • 12.8 V: Fronius Galvo, Fronius Primo, Fronius Symo, Fronius Eco, Fronius Symo Hybrid

PODŁĄCZANIE ZA POMOCĄ INTERFEJSU DATAMANAGERA

1. Wybierz pozycję menu “USTAWIENIA” na wyświetlaczu falownika

2. Wybierz punkt menu “Punkt dostępu Wi-Fi”


Rysunek 6 – Aktywacja dostępu Punkt na wyświetlaczu falownika

3. Podłącz urządzenie końcowe do punktu dostępu Wi-Fi

a. Wyszukaj sieć “FRONIUS_xxx.xxxxx” na urządzeniu końcowym
b. Nawiąż połączenie z tą siecią
c. Wprowadź hasło: 12345678
d. Wprowadź http://datamanager lub 192.168.250.181 (adres IP połączenia WLAN) z przeglądarki na
urządzeniu końcowym. Jeśli korzystasz z sieci LAN, wpisz 169.254.0.180.

Dalsze informacje dotyczące nawiązywania połączenia można znaleźć w instrukcji obsługi falownika Fronius lub karty Fronius Datamanager 2.0, a także na tej stronie: https://www.forum-fronius.pl/podlaczenie-datamanagera-do-internetu/

AKTYWOWANIE WYJŚĆ CYFROWYCH

Odbiornikami można sterować na podstawie nadwyżki energii z instalacji PV lub ilości wytworzonej energii fotowoltaicznej poprzez aktywację czterech wyjść cyfrowych na falowniku. Odbiornikami takimi jak pompy basenowe, fontanny, punkty ładowania pojazdów elektrycznych, systemy klimatyzacji itp. można sterować za pomocą podłączonych przekaźników.

Pierwszym krokiem jest aktywacja wyjść cyfrowych, które będą wykorzystywane do kontroli odbiorników. Można to zrobić za pomocą webowego interfejsu kart Datamanager lub Hybridmanager.


Rysunek 7 – Aktywacja wyjść cyfrowych do zarządzania odbiornikami

KONFIGUROWANIE WYJŚĆ CYFROWYCH

Drugi krok polega na skonfigurowaniu każdego wyjścia indywidualnie.

Sterowanie

Wyjście może być sterowane na podstawie informacji o nadwyżce produkowanej energii w punkcie wprowadzania energii do sieci lub bezpośrednio ilości wyprodukowanej energii PV. Ta pierwsza opcja może być wybrana tylko wtedy, gdy jest podłączony licznik inteligentny Fronius Smart Meter i został on aktywowany w interfejsie Datamanager / Hybridmanager.


Rysunek 8 – Aktywacja inteligentnego licznika Fronius Smart Meter


Rysunek 9 – Konfiguracja systemu z wykorzystaniem Fronius Smart Meter. Sterowanie na podstawie nadwyżki PV.


Rysunek 10 – Konfiguracja systemu bez licznika Fronius Smart Meter. Sterownie na podstawie wartości produkcji PV. Inteligentny licznik Fronius Smart Meter nie jest wymagany.

Progi

Progi muszą zostać zdefiniowane, aby falownik wiedział, na jakim poziomie mocy wyjście ma być aktywowane lub dezaktywowane. Należy zauważyć, że jeżeli wybrano sterowanie “na podstawie nadwyżki mocy”, przy ustawianiu progu aktywacji należy uwzględnić moc podłączonego odbiornika. Należy również określić histerezę, aby zapobiec zbyt częstemu przełączaniu obciążenia, gdy w punkcie wprowadzania energii do sieci pojawią się niewielkie zmiany.

Przykładowo: pompa basenowa o mocy 1000 W może działać z progiem aktywacji 1200 W i progiem dezaktywacji 0 W, dając histerezę o wartości 200 W.

Czas trwania

Wybór minimalnego czasu trwania zapobiega zbyt częstemu przełączaniu w sytuacjach, gdy promieniowanie słoneczne lub wartość nadwyżki energii stale się zmieniają, ponieważ nadmierne przełączanie skraca żywotność sterowanego urządzenia. Określenie minimalnego czasu trwania zapewnia, że gdy odbiornik zostanie aktywowany, pozostanie włączony przez zadany czas, nawet jeśli odpowiedni parametr spadnie poniżej wartości dezaktywacji.

Natomiast maksymalny czas trwania ogranicza czas, w jakim odbiornik jest załączany co dzień. Na przykład, nie ma potrzeby, aby pompa basenowa pracowała dłużej niż osiem godzin dziennie, nawet jeśli wciąż dostępna jest nadwyżka energii pod koniec dnia. Indywidualne czasy pracy dla każdego odbiornika są sumowane w ciągu dnia.

Zadany czas trwania gwarantuje, że odbiornik będzie działał przez co najmniej określony czas przed określoną godziną. Ponownie biorąc przykład pompy basenowej, pompa powinna pracować co najmniej cztery godziny dziennie, aby utrzymać jakość wody. Zalecamy ustawienie punktu, w którym czas docelowy zostanie osiągnięty w pewnym momencie przed zachodem słońca, aby zapewnić wykorzystanie części nadwyżki energii do napędzania pompy. Jeśli czas ustawiony jest na godzinę 18:00, a pompa pracowała tylko w tym dniu przez dwie i pół godziny, wyjście zostanie aktywowane o godzinie 16.30, tj. na półtorej godziny (brakujące) przed godziną 18:00.

Status

Przesuwanie kursora nad stanem powoduje wyświetlenie powodu dla aktualnego statusu.


Rysunek 11 – Konfiguracja wyjść zarządzania obciążeniami

PRIORYTETY

Dla baterii, Fronius Ohmpilot i zarządzania obciążeniem przez wyjścia I/O powinny zostać określone priorytety. Należy zauważyć, że wyjścia I/O zarządzania obciążeniem są priorytetowo traktowane zgodnie z ich progami aktywacji, co oznacza, że najpierw następuje przełączenie wyjścia I/O zarządzania obciążeniem z zadaną najniższą wartością mocy. Jeśli dwa wyjścia I/O zarządzania obciążeniem mają ten sam próg aktywacji, najpierw zostanie przełączony ten znajdujący się wyżej na liście.

PRZYKŁADY ZASTOSOWAŃ

Bateria, Fronius Ohmpilot i pompa basenowa

Pompa basenu podłączona do zarządzania obciążeniem na wyjściu I/O1 za pośrednictwem stycznika musi być aktywowana, zanim w akumulatorze będzie można zgromadzić energię, która ma być używana głównie w nocy. Grzałka ma najniższy priorytet, ponieważ minimalna temperatura wody jest dostarczana z centralnego systemu ogrzewania i jest regulowana przez Fronius Ohmpilot.

Priorytety:

  1. Zarządzanie obciążeniem I/O1 z pompą basenową o mocy 1000 W, maksymalny czas pracy dziennie = 4 godziny
  2. Akumulator
  3. Fronius Ohmpilot z elementem grzejnym 9 kW


Rysunek 12. – Rozdział energii

Fronius Ohmpilot, pompa basenowa, samochód elektryczny

Pompa basenu i ładowarka samochodu elektrycznego są połączone poprzez zarządzanie obciążeniem: I/O1 i I/O2. Zarządzanie obciążeniami I/O ma przydzielony najwyższy priorytet. Niższy próg mocy oznacza, że pompa basenu jest aktywowana przed ładowarką samochodu.

Priorytet:

  1. Zarządzanie obciążeniem I/O1 z pompą basenową o mocy 1000 W, maksymalny czas pracy dziennie = 4 godziny
  2. Zarządzanie obciążeniem I/O2 z ładowarką samochodową z progiem aktywacji 3000 W i progiem dezaktywacji -1000 W
  3. Akumulator
  4. Fronius Ohmpilot z elementem grzejnym 6 kW


Rysunek 13 – Rozdział energii



WIĘCEJ INFORMACJI

Odwiedź strony www.fronius.pl oraz www.forum-fronius.pl, aby uzyskać dodatkowe informacje na temat sterowania obciążeniem.

Patrz “Profilowanie energetyczne Fronius” w celu wizualizacji indywidualnych odbiorników w Solar Web.

Fronius Ohmpilot to idealne rozwiązanie do podgrzewania ciepłej wody lub wytwarzania dowolnego ciepła z własnej elektryczności, ponieważ może płynnie zużywać nadwyżkę energii PV aż do 9 kW.

Dla odbiorników, którzy są głównie załączane w nocy, zaleca się Fronius Energy Package, ponieważ nadwyżka energii jest tymczasowo przechowywana w baterii.

Inne białe księgi:

      • “Rozwiązania E-Mobility – Inteligentne ładowanie samochodu elektrycznego w domu za pomocą energii fotowoltaicznej”
      • “Podłączanie pompy ciepła do systemu zarządzania energią Fronius z Datamanager 2.0”

Artykuł do pobrania w wersji PDF:

Uzyski energii dla różnych układów modułów i konfiguracji falowników

Uzyski energii dla różnych układów modułów i konfiguracji falowników

Jednym z bardziej popularnych wpisów na naszym forum, jest ten dotyczący przewymiarowania mocy modułów względem mocy falownika (można przeczytać go tutaj). W tym artykule wyjaśniamy, jak ułożenie modułów i ich dopasowanie do falownika przekłada się na rzeczywiste uzyski energii.

Do symulacji użyliśmy oprogramowania firmy Valentin-Software: PV*Sol premium 2019 (R6) w wersji testowej. Nota bene zbliżają się Walentynki, więc będzie można zakupić to oprogramowanie z dobrą zniżką 🙂
PV*Sol to potężne narzędzie pozwalające na wykonanie symulacji na bazie statystycznych danych pogodowych: dla każdego dnia wyliczane są charakterystyki prądowo-napięciowe wybranych modułów uwzględniające chwilowe natężenie promieniowania, wpływ temperatury i ewentualnie zacienienia.  Tak uzyskane wartości nakładane są na parametry falownika: zakres napięć i prądów wejściowych, adaptacja układu MPPT i wykresy sprawności. Jeżeli w projekcie podane są długości i przekroje przewodów: uwzględnione są także powodowane przez nie straty. Jak szczegółowe są to dane, można zobaczyć na przykładowej karcie wyników na rys. 1:

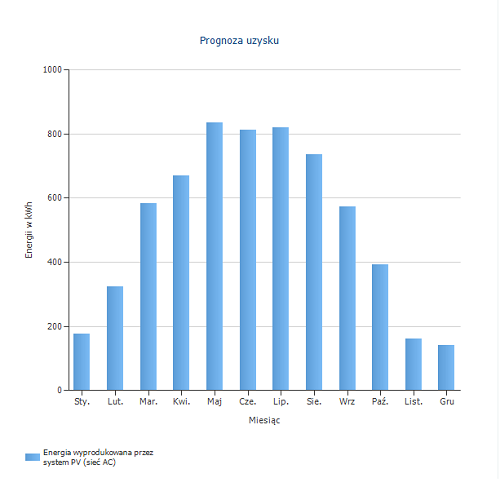

Rys. 1. Symulacja uzysków energii w programie PV*Sol premium 2019 (R6)

Moduły PV wybrane do symulacji to NU-RD300 firmy SHARP o mocy nominalnej 300Wp. Możliwe, że są już nowsze i mocniejsze, ale okrągła wartość mocy ułatwiła nam obliczenia.

Warto jeszcze przypomnieć definicję stosunku mocy (SM), która wykorzystywana jest m.in. w programie doboru Fronius Solar.configurator 4.0:

Poniżej prezentujemy wyniki kilkunastu symulacji i zapraszamy do dyskusji (na forum lub w komentarzach poniżej artykułu).

Instalacja skierowana na Południe

Rys. 2. Moduły SHARP NU-RD300 ułożone na połaci południowej. Źródlo: program PV*Sol premium 2019 (R6)

Pierwsze symulacje wykonaliśmy dla modułów ułożonych w kierunku południowym (azymut = 180°) na dachu dwuspadowym o nachyleniu 37°. Układ 20 modułów został połączony w pojedynczy łańcuch, a ten przyłączono do falowników ze zwartymi wejściami MPPT (symbolicznie oznaczone jako MPPT1+2). Łączna moc modułów to 20 • 300Wp = 6.000Wp. Maksymalny uzysk osiągniemy dla falownika Fronius SYMO 6.0-3-M o nominalnej mocy wyjściowej 6.000W (SM = 98%), ale warto zwrócić uwagę, że dla SM w przedziale od 80% do 120% straty uzysku nie przekraczają – w ujęciu rocznym – 0,5%!

Wszyscy, którzy zastanawiają się nad rozbudową planowanej instalacji w przyszłości powinni również zwrócić uwagę na dobór falownika SYMO 8.2-3-M. W tej konfiguracji SM wynosi 72%, ale straty uzysku to tylko 0,6%.  W przyszłości można będzie bezpiecznie dołożyć kolejne 12 modułów o zbliżonej mocy (np. do drugiego MPPT). Łącznie uzyskamy moc 32 • 300Wp = 9.600Wp co w przypadku falownika o mocy 8.,2kW da nam SM =  ~115%.

A co się stanie, jeśli te 6kWp modułów przyłączymy do falownika SYMO 3.0-3-M, czyli uzyskamy SM bliskie 200%? Zgodnie z artykułem “Przewymiarowanie instalacji względem mocy falowników Fronius” taka konfiguracja jest dopuszczalna bez utraty gwarancji ze strony producenta. No cóż: w układzie modułów skierowanych na południe spowoduje to straty uzysku ponad 13%, a zatem przekroczy ewentualny zysk wynikający z zakupu tańszego modelu.

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius SYMO 8.2-3-M 20 szt. do MPPT1+2 8,2 kW 72 % 6184,67 kWh -0,6% 1030,78
Fronius SYMO 7.0-3-M 20 szt. do MPPT1+2 7,0 kW 84 % 6203,74 kWh -0,3% 1030,96
Fronius SYMO 6.0-3-M 20 szt. do MPPT1+2 6,0 kW 98 % 6220,21 kWh maks. 1036,70
Fronius SYMO 5.0-3-M 20 szt. do MPPT1+2 5,0 kW 118 % 6187,04 kWh -0,5% 1031,17
Fronius SYMO 4.5-3-M 20 szt. do MPPT1+2 4,5 kW 131 % 6111,31 kWh -1,8% 1018,55
Fronius SYMO 3.7-3-M 20 szt. do MPPT1+2 3,7 kW 159 % 5834,51 kWh -6,2% 972,42
Fronius SYMO 3.0-3-M 20 szt. do MPPT1+2 3,0 kW 196 % 5405,12 kWh -13,1% 900,85

Instalacja Wschód-Zachód

Rys. 3. Moduły ułożone w układzie Wschód-Zachód. Źródlo: program PV*Sol premium 2019 (R6)

Identyczną ilość modułów ułożyliśmy w układzie Wschód-Zachód, po 10 z każdej strony, podobnie na dachu dwuspadowym o nachyleniu 37°. 10 modułów z połaci zachodniej zostało połączonych w pojedynczy łańcuch, który przyłączono MPPT1. Podobnie 10 modułów z połaci wschodniej przyłączono do MPPT2. Łączna moc modułów to oczywiście 20 • 300Wp = 6.000Wp. Maksymalny uzysk osiągniemy również dla falownika Fronius SYMO 6.0-3-M, ale co ciekawe: zastosowanie falownika SYMO 5.0-3-M (SM = 118%), a nawet SYMO 4.5-3-M (SM=131%) daje praktycznie identyczne uzyski! Nawet falownik SYMO 3.7-3-M (SM = 159%) daje sobie całkiem nieźle radę: straty uzysku w ujęciu rocznym wynoszą zaledwie 1,0%.

Tutaj należy zwrócić uwagę, że straty wynikające z przewymiarowania bardzo silnie zależą od nachylenia połaci: im jest większe, tym roczny uzysk energii będzie mniejszy. Gdy przy układzie południowym z każdego kWp uzyskamy około 1037 kWh, to w układzie Wschód-Zachód: 866 kWh. Oszczędność w kosztach instalacji można uzyskać dobierając mniejsze falowniki (SM nawet do 160%) – bez znaczących strat uzysku. Prosimy jednak o każdorazowe wyliczenie takich wartości dla indywidualnych parametrów instalacji (moc, nachylenie, orientacja modułów, itd.).

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius SYMO 8.2-3-M 10 do MPPT1 + 10 do MPPT2 8,2 kW 72 % 5172,13 kWh -0,5% 862,02
Fronius SYMO 7.0-3-M 10 do MPPT1 + 10 do MPPT2 7,0 kW 84 % 5184,24 kWh -0,3% 864,04
Fronius SYMO 6.0-3-M 10 do MPPT1 + 10 do MPPT2 6,0 kW 98 % 5197,68 kWh maks. 866,28
Fronius SYMO 5.0-3-M 10 do MPPT1 + 10 do MPPT2 5,0 kW 118 % 5195,18 kWh 0,0% 865,86
Fronius SYMO 4.5-3-M 10 do MPPT1 + 10 do MPPT2 4,5 kW 131 % 5196,03 kWh 0,0% 866,00
Fronius SYMO 3.7-3-M 10 do MPPT1 + 10 do MPPT2 3,7 kW 159 % 5147,44 kWh -1,0% 857,91
Fronius SYMO 3.0-3-M 10 do MPPT1 + 10 do MPPT2 3,0 kW 196 % 5003,66 kWh -3,7% 833,94

Instalacja “mieszana”

Rys. 4. Moduły w układzie “mieszanym”: montowane na połaci południowej i wschodniej. Źródlo: program PV*Sol premium 2019 (R6)

Życie nie lubi prostych rozwiązań, dlatego często można spotkać się z układem modułów, z których [większa] część znajduje się na połaci południowej, a pozostałe – np. na połaci wschodniej. Taki wariant przedstawiono na rysunku 4. Dachy dwuspadowe mają nachylenie 37°. Układ 14 modułów z połaci południowej został połączony w pojedynczy łańcuch, a ten przyłączono do wejścia MPPT1. 10 modułów z połaci wschodniej: w pojedynczym łańcuchu do MPPT2. Schematycznie przedstawiono to poniżej, na rys. 5.

Rys. 5. Schemat przyłączenia modułów z połaci południowej i wschodniej do falownika z dwoma MPPT. Źródlo: program PV*Sol premium 2019 (R6)

Łączna moc modułów to (14 + 10) • 300Wp = 7.200Wp. Więcej niż w poprzednich przykładach. Maksymalny uzysk znów osiągniemy dla falownika Fronius SYMO 6.0-3-M o nominalnej mocy wyjściowej 6.000W, ale SM = 118%. Warto zwrócić uwagę, że dla SM w przedziale od 80% do 120% straty uzysku nie przekraczają – w ujęciu rocznym – 0,5%!

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius SYMO 8.2-3-M 14 południe do MPPT1
10 wschód do MPPT2
8,2 kW 86 % 6695,13 kWh -0,3% 928,88
Fronius SYMO 7.0-3-M 14 południe do MPPT1
10 wschód do MPPT2
7,0 kW 101 % 6708,10 kWh -0,1% 931,68
Fronius SYMO 6.0-3-M 14 południe do MPPT1
10 wschód do MPPT2
6,0 kW 118 % 6714,22 kWh maks. 932,53
Fronius SYMO 5.0-3-M 14 południe do MPPT1
10 wschód do MPPT2
5,0 kW 141 % 6615,28 kWh -1,5% 918,84

Również i ten inwestor zastanawia się nad rozbudową inwestycji w niedalekiej przyszłości (tu mała dygresja: nie należy odkładać rozbudowy, ponieważ producenci praktycznie co rok wprowadzają nowe, wyższe moce i może być kłopot ze znalezieniem “naszych” modułów). Do każdego z łańcuchów chciałby dodać po cztery moduły uzyskując łącznie: ((14 +4) + (10+4)) • 300Wp = (18+ 14) • 300Wp = 9.600Wp. Na jaki falownik powinien się zatem zdecydować? Sprawdźmy dwie konfiguracje:

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius SYMO 8.2-3-M 18 południe do MPPT1
14 wschód do MPPT2
7,0 kW 115 % 9021,80 kWh maks. 939,77
Fronius SYMO 7.0-3-M 18 południe do MPPT1
14 wschód do MPPT2
6,0 kW 134 % 8957,24 Wh -0,7% 933,05

Wybór właściwego modelu nasuwa się sam…

Dach płaski

Rys. 6. Moduły w instalacji przemysłowej na dachu płaskim. Źródło: program PV*Sol premium 2019 (R6)

W przypadku instalacji przemysłowych, często są one lokalizowane na płaskim dachu budynku. Ze względu na łatwość montażu najczęściej stosuje się systemy balastowe, o niewielkim kącie nachylenia (10-15°).

Na rysunku 6. przedstawiliśmy przykładową instalację składającą się z 50 sztuk modułów o mocy 300Wp każdy. Orientacja modułów: południowa, nachylenie 10°. Układ: 2 x 14 modułów do MPPT1 oraz 22 moduły do MPPT2.

Łączna moc modułów to 50 • 300Wp = 15.000Wp. Więcej niż w poprzednich przykładach. Maksymalny uzysk znów osiągniemy dla falownika Fronius SYMO 15.0-3-M o nominalnej mocy wyjściowej 15.000W, ale dla falownika Fronius SYMO 12.5-3-M, czyli SM = 118%, straty uzysku są praktycznie zerowe!

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius SYMO 17.5-3-M 2 x 14 do MPPT1
22 do MPPT2
17,5 kW 84 % 14502,63 kWh -0,2% 966,84
Fronius SYMO 15.0-3-M 2 x 14 do MPPT1
22 do MPPT2
15,0 kW 98 % 14532,67 kWh maks. 968,84
Fronius SYMO 12.5-3-M 2 x 14 do MPPT1
22 do MPPT2
12,5 kW 118 % 14527,29 kWh -0,0% 968,49
Fronius SYMO 10.0-3-M 2 x 14 do MPPT1
22 do MPPT2
10,0 kW 147 % 14175,66 kWh -2,5% 945,04
Fronius SYMO 8.2-3-M 2 x 14 do MPPT1
22 do MPPT2
8,2 kW 179 % 13522,74 kWh -6,9% 901,52

Postanowiliśmy również sprawdzić – dla identycznego ułożenia modułów – nieco większą instalację. Konfigurację łańcuchów dopasowaliśmy do falownika Fronius ECO 27.0-3-S: każdy z łańcuchów ma po 23 moduły, czyli uzyskamy łącznie: 23 • 5 • 300Wp = 115 • 300Wp = 34.500Wp. Porównując uzyski wyrażone w kWh/kWp okazuje się, że strata względem konfiguracji optymalnej jest praktycznie pomijalna:

Falownik Konfiguracja modułów Moc falownika SM Produkcja roczna Strata względem optymalnego Uzysk kWh/kWp
Fronius ECO 27.0-3-S 5 x 23 do MPPT1 27,0 kW 125 % 33403,46 kWh -0,1% 968,22

Podsumowanie

Jak widać, dzięki możliwości znacznego, ale bezpiecznego przewymiarowania falowników Fronius, zarówno projektanci, jak i instalatorzy dostają dużą swobodę w doborze prawidłowej konfiguracji. W połączeniu z SuperFlex Design uzyskujemy elastyczność, która stanowi jedno ze źródeł sukcesu produktów Fronius na całym Świecie.

Prawidłowe przewymiarowanie (Stosunek Mocy, SM) zależy od wielu czynników: lokalizacji, kąta nachylenia modułów, azymutu. Dlatego dla każdego indywidualnego przypadku należy dobrać optymalną wartość SM, która powinna być wynikiem obliczeń / symulacji. Przyjmuje się, że straty wynikające z przewymiarowania (SM > 100%) lub niedowymiarowania (SM < 100%) nie powinny przekraczać 1%, a najlepiej: 0,5%. Zależność wielkości strat od wartości SM jest nieliniowa. Dla opisanych w tym artykule wariantów wygląda jak na wykresie poniżej. Dla różnych konfiguracji ustawienia modułów uzyskamy różne graniczne wartości SM.

WAŻNE: wyniki powyższych symulacji są jedynie przykładem, w jaki sposób należy dobierać wielkość falownika do przyjętego układu modułów. Każdorazowo projektant i/lub wykonawca instalacji powinien określić poprawny dobór falownika opierając się na rzeczywistych danych, takich jak: lokalizacja, orientacja i nachylenie modułów, ich typ oraz ewentualny wpływ zacienienia. Gorąco zachęcamy do własnych eksperymentów i wykorzystania w swoich projektach programów takich jak PV*Sol czy BlueSol.

Napięcie rozpoczęcia pracy falownika (Udc start)

Napięcie rozpoczęcia pracy falownika (Udc start)

Poniższy artykuł wyjaśnia, jak należy traktować parametr nazwany jako “napięcie rozpoczęcia pracy falownika”, a oznaczany jako UDC start. Prawdopodobnie to nazwa tego parametru prowadzi do mylnej interpretacji, że jest to wartość napięcia, przy której falownik rano rozpoczyna pracę. Wyjaśniamy, jak jest naprawdę.

Jak działa ogniwo fotowoltaiczne

Najpierw przypomnijmy sobie, jak działa ogniwo fotowoltaiczne oraz jak wyglądają zależności napięcia i prądu od wartości natężenia promieniowania słonecznego. Bardzo dobrze przedstawia to poniższy wykres:

Kiedy zależność prądu jest praktycznie liniowa, to w przypadku napięcia już małe wartości natężenia promieniowania świetlnego powodują, że na zaciskach modułów pojawiają się znaczące wartości. Ten fakt wyjaśnia m.in. zaskakujące zjawisko, w którym łańcuch modułów fotowoltaicznych oświetlony uliczną lampą daje napięcie o wartości kilkudziesięciu woltów. Oczywiście łańcuch taki nie będzie dawał mocy, ponieważ zbyt mały jest prąd (o czym więcej będzie poniżej).

Efekt ten widać również na charakterystykach prądowo-napięciowych modułów PV. Poniżej wycinek z karty jednego z wiodących producentów:

Podczas gdy prąd oraz moc bardzo silnie zależy od wartości promieniowania, o tyle wartość napięcia układu otwartego (UOC), czy też napięcia w punkcie mocy maksymalnej (Umpp) praktycznie zmienia się w zakresie zaledwie kilku procent.

Napięcie na modułach fotowoltaicznych pojawia się już przy kilkunastu/kilkudziesięciu W/m2.  Gdy falownik po raz pierwszy włącza się rano, każdy moduł fotowoltaiczny działa już z napięciem około 30 woltów i prądem 0,1 ampera. Gdy słońce wzejdzie, prąd zwiększy się do 2 amperów, a następnie do 3 amperów i osiągnie maksimum około dziewięciu amperów w pełnym słońcu. Napięcie pozostaje jednak prawie takie samo: około 30 woltów (Umpp).

Parametry wejściowe falownika

Spójrzmy na kartę techniczną dla falowników trójfazowej rodziny SYMO o mocach od 3.0 do 4.5kW:

Napięcie rozpoczęcia pracy (UDC start) to 200V, ale zakres napięcia wejściowego UDC min zaczyna się od 150V. Jak należy rozumieć te wartości? Napięcie na łańcuchu modułów musi przekroczyć 200V, aby falownik mógł rozpocząć pracę. W praktyce, we wczesnych godzinach porannych, gdy moduły są jeszcze schłodzone po nocy taką wartość UOC osiąga się na kilkadziesiąt minut przed wschodem Słońca. Gdy układ MPP (poszukiwania punktu mocy maksymalnej) zaczyna pracę, napięcie na łańcuchu modułów zmniejsza się i ważne jest, aby nie spadło poniżej minimalnej dopuszczalnej wartości (czyli 150V). Oczywiście należy uwzględnić przy tym wpływ temperatury – a jak wiadomo moduły nagrzewają się najbardziej w godzinach okołopołudniowych.

Napięcie rozpoczęcia pracy oraz minimalna wartość napięcia wejściowego wykorzystuje się do wyliczenia minimalnej “długości” łańcucha modułów, tj. ilości modułów, przy której falownik podejmie pracę i będzie również działał w miesiącach letnich, przy dużych wzrostach temperatury ogniw.

Policzmy, jak to działa.

W karcie technicznej jednego z lepszych modułów dostępnych na rynku możemy odczytać wartość napięcia w punkcie MPP, oraz współczynniki temperaturowe:

Z powyższych możemy odczytać:

Umpp @ STC = 31,1V
Wsp. temp VOC = -0,32%/°C

Moduły fotowoltaiczne, a konkretnie ogniwa, w upalne dni mogą nagrzać się nawet 30-35°C powyżej temperatury otoczenia. Dużo oczywiście zależy od chłodzenia takich modułów. Te zainstalowane na dachu będą nagrzewały się bardziej, niż te wolnostojące. Przyjmijmy dla prostego rachunku, że temperatura ogniw może osiągnąć 75°C, czyli +50°C powyżej temperatury STC.

Spadek napięcia wynikający z tak wysokiej temperatury wyniesie:

-0,32%/°C ⋅ (75°C – 25°C) = -0,32%/°C ⋅ 50°C = -15,96%

Czyli napięcie w punkcie mocy maksymalnej będzie miało wartość:

Umpp = 31,1V – 15,96% = 26,14V

A zatem, aby osiągnąć minimalne napięcie wejściowe falownika:

UDC min / Umpp = 150V / 26,14V = 5,74

Zatem minimalna ilość modułów w pojedynczym łańcuchu dla zapewnienia poprawnej pracy falownika wynosi 6 sztuk (> 5,74).

Niestety, czasami spotykamy się z błędem, polegającym na niewłaściwym wyliczeniu minimalnej ilości modułów w łańcuchach. To poważny błąd projektowy, zwłaszcza, że jest dostępne bezpłatne narzędzie: Solar.Configurator, które znacznie ułatwia to zadanie. W efekcie instalacja zamontowana zimą lub wczesną wiosną działa w miarę poprawnie, po czym w miesiącach letnich systematycznie wyłącza się w cieplejsze dni.

Czym to się objawia? Jeśli projektant lub instalator wybierze dla powyższej kombinacji tylko 5 modułów w jednym łańcuchu, przy STC (25°C temp. ogniw; 1000W/m²) otrzymamy:

Umpp łańcucha @ 25°C = 31,1V x 5 sztuk = 155,5V czyli więcej niż 150V

W chłodniejsze dni falownik będzie zatem pracował. Ale w upalne dni:

Umpp łańcucha @ 75°C = 26,14V x 5 sztuk = 130,7V czyli mniej niż 150V

Przy takiej wartości napięcia wejściowego falownik się wyłączy.

Wszystkim, którzy chcą się zapoznać z narzędziem Solar.Configurator polecamy Webinarium #07 :: Solar.configurator 4.0

Kiedy falownik “startuje”, czyli zaczyna wprowadzać energię do sieci?

No dobrze, czas rozprawić się z jednym z bardziej popularnych mitów na portalach społecznościowych: “im niższe napięcie startu falownika, tym falownik wcześniej rozpoczyna pracę“. Użytkownicy portalu Solar.Web w zakładce ANALIZA mają dostęp do wszystkich wykresów najważniejszych parametrów zarówno po stronie DC, jak i AC (tym, którzy nie posiadają monitorowanej instalacji polecamy przycisk “ZOBACZ DEMO” na głównej stronie portalu). Spójrzmy na wykresy napięcia, prądu i mocy po stronie DC, które można uzyskać zaznaczając w zakładce URZĄDZENIA wybrany falownik, a następnie odpowiednie KANAŁY: napięcie i prąd DC oraz moc łączną.
Dla lepszej czytelności zrobiliśmy powiększenie fragmentu obejmujące godziny przedpołudniowe:

Oto zdarzenia, które mają miejsce we wczesnych godzinach porannych:

czas zdarzenie
03:30 punkt (A): napięcie UOC (układu otwartego) przekracza 150V
03:40 punkt (B): napięcie UOC przekracza 200V, czyli napięcie rozpoczęcia pracy falownika SYMO 3.7-3-M
04:20 zgodnie z kalendarzem: astronomiczny Wschód Słońca w dniu 21/06/2018 w okolicy Włocławka (tam jest zlokalizowana nasza instalacja)
04:25 pionowa linia niebieska: falownik rozpoczyna pracę, czyli wprowadzanie energii do sieci. Widać jak urządzenie MPP przesuwa napięcie z UOC do Umpp.



Do rozpoczęcia pracy falownika potrzebna jest moc, a moc to:

Nawet jeśli na modułach pojawi się wystarczająca wartość napięcia, ale natężenie promieniowania będzie nadal zbyt niskie, aby moduły wytworzyły prąd, falownik *nie* będzie wprowadzał energii do sieci. Moc przy wysokim napięciu, ale prądzie równym 0A, nadal wynosi 0W. Widać to wyraźnie na wykresie powyżej: napięcie na modułach pojawia się z pierwszym brzaskiem – na długo przed wschodem Słońca. Ale dopiero gdy natężenie promieniowania jest wystarczająco duże, aby pojawił się prąd – a co za tym idzie: moc, falownik rozpoczyna wprowadzanie energii do sieci.

WNIOSEK

Wartość napięcia rozpoczęcia pracy nie ma żadnego wpływu na wcześniejsze rozpoczęcie pracy (tj. wprowadzania energii do sieci) przez falownik.

Ograniczenie ryzyka wystąpienia pożaru w instalacjach PV

Ograniczenie ryzyka wystąpienia pożaru w instalacjach PV

Niniejszy materiał bazuje na dokumencie opracowanym przez Niemieckie Stowarzyszenie Przemysłu Solarnego (Bundesverband Solarwirtschaft e.V.) – BSW-Solar. Bardzo dziękujemy za zgodę na wykorzystanie materiałów i publikację tych niezwykle ciekawych wytycznych na polskim rynku.

Fronius Polska Sp. z o.o.

WPROWADZENIE

W instalacjach elektrycznych, a więc także w systemach fotowoltaicznych, bezpieczeństwo ma ogromne znaczenie. Systemy PV, które są projektowane, instalowane i eksploatowane zgodnie z ogólnie przyjętymi zasadami technicznymi są bezpieczne i niezawodne, nawet w najbardziej niesprzyjających warunkach pogodowych. Jednak mogą zaistnieć scenariusze zdarzeń, które wymagają dodatkowych urządzeń zabezpieczających. Na przykład w systemach, które nie są regularnie monitorowane i w których moduły są instalowane na łatwopalnym dachu lub izolacji.
Ten dokument ma za zadanie przedstawić wytyczne dla projektantów, instalatorów, inspektorów i rzeczoznawców do spraw zabezpieczeń p.poż.

POWSTAWANIE ŁUKU ELEKTRYCZNEGO

Łuk elektryczny może zdarzyć się tylko wtedy, gdy wystąpią poważne usterki w istotnych dla bezpieczeństwa systemu PV elementach i nie zostaną one zawczasu wykryte. Przyczyną może być np. uszkodzenie podwójnej izolacji przewodu DC w kilku miejscach lub zwiększona oporność na styku uszkodzonego złącza.

Zasadniczo rozróżnia się łuki równoległe i szeregowe. Łuki szeregowe nie są łatwe do zidentyfikowania. Jednak najlepiej można zapobiec ich powstawaniu lub co najmniej zminimalizować je, jeśli zastosuje się do wytycznych niniejszego dokumentu. W przypadku tak zwanych łuków równoległych już zapewnienie monitorowania stanu izolacji DC przez falownik zapewnia znaczną ochronę, ponieważ poprzez wyeliminowanie pierwszych symptomów błędów izolacji, w większości przypadków można zapobiec powstaniu łuku równoległego. Oznacza to jednak, że operator systemu fotowoltaicznego musi być szczególnie uczulony, aby analizować komunikaty o błędach pochodzące z falownika i poinformować o tym fakcie specjalistyczną firmę.

Przykładowo, dla falowników firmy Fronius błędy związane ze zbyt niską wartością stanu izolacji sygnalizowane są kodem #475.

ZASADY PROWADZENIA PRZEWODÓW

Środki zapobiegające powstawaniu łuków elektrycznych i rozprzestrzeniania się uszkodzeń są łatwe do wdrożenia w fazie projektowania oraz w fazie instalacji. Poniższe zalecenia oparte są na możliwych do zaobserwowania głównych przyczynach powstawania łuków elektrycznych w systemach fotowoltaicznych. Biorąc pod uwagę te zalecenia, ryzyko wyładowania łukowego jest w dużej mierze wykluczone, a jego skutki są ograniczone.

A. Typ kabli i przewodów

Należy stosować wyłącznie kable solarne odpowiednie do zastosowań zewnętrznych i trudnych warunków pogodowych oraz odporne na promieniowanie UV. W Europie obecnie stosowane są indywidualne specyfikacje dla poszczególnych krajów. Normy nie są identyczne, a przy wyborze kabli solarnych należy również wziąć pod uwagę ich ogniotrwałość.

B. Wykorzystanie kanałów kablowych

Kanały kablowe oferują niezawodną ochronę przed obciążeniami mechanicznymi kabli i przed ich uszkodzeniem mechanicznym. Należy pamiętać, że na końcach kanałów kablowych lub siatek kablowych, a także na odgięciach i rozgałęzieniach nie może być ostrych krawędzi. Mogą one prowadzić do uszkodzenia izolacji kabli. Metalowe kanały kablowe mogą również łagodzić skutki wyładowań łukowych, ponieważ nie są one wykonywane z materiału łatwopalnego.

Ryc. 1: Koryto z zadziorami.
Uwaga – niebezpieczeństwo uszkodzenia izolacji!
Ryc. 2: Gratowanie kanałów kablowych, tak aby izolacja przewodów pozostała nienaruszona przez dłuższy czas Ryc. 3: Należy stosować ochronę krawędzi lub dodatkowo zabezpieczoną instalację w plastikowych rurach w obszarze krawędzi i ugięć przewodów
Ryc. 4: Kratka kablowa z wolnymi końcami prętów i ostrymi krawędziami.
Uwaga – niebezpieczeństwo uszkodzenia izolacji!
Ryc. 5: Należy usunąć końcówki prętów lub użyć ochraniaczy krawędzi Ryc. 6: Zalecana jest prowadnica kabla zintegrowana w konstrukcji wsporczej



Podczas układania przewodów należy zapewnić, aby nie były one stale zanurzone w wodzie. W przeciwnym razie izolacja może zostać uszkodzona. Warunek ten musi być zapewniony podczas instalowania kabli.

Elastyczne kable muszą być prowadzone ze wsparciem mechanicznym i zabezpieczone przed wpływami środowiskowymi po zainstalowaniu na stałe (PN EN 50565-1). Wymogi te dotyczą również kabli fotowoltaicznych zgodnie z normą PN EN 50618.

C. Promienie gięcia

Promień gięcia określony przez producenta musi być przestrzegany. W przeciwnym razie izolacja może być nadmiernie naprężona, co prowadzi do powstawania pęknięć, szczególnie w niskich temperaturach.

W przypadku elastycznych przewodów do instalacji fotowoltaicznych z reguły promień gięcia nie powinien być mniejszy niż 4 x D.

Ryc. 7: Nie można oprowadzać do pękania izolacji Ryc. 8: Promień gięcia a średnica kabla

Podczas montażu kabli do skrzynek przyłączowych falowników, skrzynek przyłączeniowych modułów, wtyczek i rozdzielaczy, należy również zapewnić odpowiednie promienie gięcia. W szczególności w przypadku modułów montowanych poprzecznie, należy z góry rozważyć wystarczającą długość kabli. Zawsze należy przestrzegać dopuszczalnych promieni zginania.

Ryc. 9: Skrzynka połączeniowa modułu Ryc. 10: W przypadku modułów montowanych poprzecznie należy zwrócić uwagę na odpowiednie długości kabli, aby zachować zgodność z promieniem gięcia i uniknąć dodatkowych obciążeń rozciągających na modułowym gnieździe połączeniowym.

Przy zmianie kierunku wiązek kabli należy wziąć pod uwagę różne długości kabli.


Ryc. 11. Zmiana kierunku prowadzenia przewodów

Jeśli promień gięcia nie może być dotrzymany przez zbyt krótkie przewody łączące, jest to uważane za poważną wadę instalacji.

D. Bezpieczny montaż przewodów

Mocowanie kabli służy przede wszystkim do przenoszenia obciążeń. Chroni to kable i zintegrowane zabezpieczenia (np. złącza) przed odkształceniami i przed przeciążeniem mechanicznym. Nasadka powinna zapobiegać otarciom linii lub ścieraniu izolacji. Nie wolno uszkadzać izolacji przewodów urządzeniami mocującymi. Wymagania te mogą zwykle spełniać tylko odpowiednie urządzenia / wsporniki. Opaski kablowe nadają się zatem tylko do mocowania kabli, a nie do przenoszenia obciążenia. Można stosować wyłącznie opaski kablowe zatwierdzone do użytku na zewnątrz (w szczególności odporność na promieniowanie UV).

Odstępy mocowania muszą być przestrzegane zgodnie z instrukcjami producenta lub ustaleniami z producentem przewodów. Jeśli nie są one dostępne, przyjmuje się, że odległość montażowa przewodów PV w poziomie powinna być nie mniejsza niż 250 mm, a w pionie: nie mniejsza niż 400 mm.

Podstawowe wymaganie: przewody muszą być luźno ułożone, nie mogą być układane pod obciążeniem mechanicznym, muszą być odciążone i w wystarczającym stopniu uwolnione od naprężeń. W trakcie funkcjonowania instalacji nie mogą być nigdy poddawane mechanicznemu naprężeniu. Należy unikać kontaktu z ostrymi krawędziami lub porysowaniem na szorstkim podłożu.

Kable należy mocować w odstępach zgodnych z instrukcjami producenta.

E. Odciążenie

Odciążenie chroni połączenia liniowe przed przeciążeniem mechanicznym. W poszczególnych elementach (wtyczka, skrzynka przyłączeniowa modułu, itp.) są one często zintegrowane i dlatego mogą one absorbować jedynie ograniczone siły. Na przykład w przypadku wtyków PV o średnicach przewodów 4-9 mm zintegrowany w standardzie reduktor naprężeń może wytrzymać 80N (IEC / EN 62852). Ewentualnie występujące obciążenia muszą zostać pochłonięte przez sposób układania.


Ryc. 12: Złącza DC i skrzynki połączeniowe modułów z dławikami PG – zintegrowane przepusty absorbują siły tylko w ograniczonym zakresie.

F. Odpowiednie zaprojektowanie i ustawienie złączy

Układając złącza, należy upewnić się, że są one prawidłowo zainstalowane (patrz także Rozdział 4 – Zalecenia dotyczące odpowiednich komponentów). Wtyczki muszą być zaślepione zgodnie ze specyfikacją producenta i nie mogą być montowane pod naprężeniem mechanicznym (przestrzegać odciążenia, patrz rys. 12).


Ryc. 13: Złącze DC

Wtyki PV są zwykle chronione przed wnikaniem wody. Należy unikać trwałego zanużenia wtyczek w wodzie. Ciągłe narażenie na wodę może negatywnie wpływać na poprawność działanie złączy.

Należy unikać umiejscawiania złączy w zasięgu bezpośredniego działania światła słonecznego.

O ile to możliwe, podczas projektowania instalacji należy wziąć pod uwagę dostępność złączy dla późniejszych przeglądów i serwisu: w trakcie funkcjonowania instalacji należy zapobiegać ewentualnemu zanieczyszczeniu i powstawaniu mchu na złączach lub należy je regularnie usuwać. Wtyczki muszą być zainstalowane zgodnie ze specyfikacją producenta.

G. Ograniczenie możliwości rozprzestrzeniania się ognia

Łuk elektryczny może zapalić łatwopalne membrany dachowe i leżącą pod nimi izolację w przypadku bezpośredniego kontaktu. Na etapie planowania należy zatem sprawdzić, czy można zastosować niepalne membrany dachowe lub izolację. Jeśli nie jest to możliwe, wpływ ewentualnego wystąpienia łuku należy zminimalizować w sposób trwały i wystarczający – należy zapewnić odległości między przewodem i poszyciem dachu (kanały kablowe lub wystarczająco gruba baza mineralna, taka jak żwir).

Wybierając materiały instalacyjne, należy wziąć pod uwagę, że tworzywa sztuczne mają wyższy potencjał zapłonu i rozprzestrzeniania się ognia niż materiały metalowe.

H. Ochrona przewodów na dachu

Wejścia kablowe do budynku muszą być wykonane profesjonalnie. Nie należy prowadzić kabli po ostrych krawędziach i nie należy przytwierdzać ich bezpośrednio do dachu. Odnośnie wpływu grawitacji na przewody decydujące są specyfikacje producenta kabla. Należy przestrzegać zalecane maksymalne odległości poziomych i pionowych mocowań kabli. Opaski kablowe są niedozwolone w przypadku działania grawitacji na przewody.

Zasadniczo powierzchnia wszystkich pętli przewodów musi być utrzymywana na jak najniższym poziomie w celu zmniejszenia indukowanych napięć spowodowanych uderzeniami piorunów (Ryc. 14). Bezpośrednio przed wprowadzeniem do budynku zaleca się, aby przewody DC-plus i DC-minus były poprowadzone osobno w odległości 5 do 10 centymetrów od budynku.


Ryc 14. Przy układaniu przewodów należy minimalizować powierzchnię pętli.

Kontynuowaniu możliwego równoległego łuku przez wpusty dachowe można zapobiec poprzez osobne zamontowanie przewodów DC-plus i DC-minus bezpośrednio przed wprowadzeniem do budynku. Generalnie zaleca się stosowanie bariery ogniowej do wprowadzania kabli do budynku. W ten sposób zapobiega się przekazywaniu ognia przez tak zwany efekt bezpiecznika.

I. Bezpiecznie szafki rozdzielcze i rozdzielnice

Skrzynki przyłączowe modułów PV muszą spełniać wymagania normy PN-EN 61439-2 (i jej załączników).

Należy zapewnić prawidłowe podłączenie kabli oraz rozdzielenie strony dodatniej i ujemnej w skrzynkach przyłączeniowych generatora i innych skrzynkach zaciskowych. Zwiększona rezystancja styku z powodu niewłaściwego połączenia może doprowadzić do przegrzania punktu końcowego, a to z kolei: do ryzyka pożaru z powodu łuków szeregowych.

Nawet przy rozłącznikach należy przestrzegać specyfikacji producenta. Niektórzy producenci zalecają używanie rozłączników DC minimum raz każdego roku. W wyniku tego działania powstające osady tlenkowe są ścierane, a rezystancja kontaktu jest znacznie zmniejszona.

ZALECENIA DOTYCZĄCE ODPOWIEDNICH MATERIAŁÓW

A. Przewody

Najwłaściwsze jest zastosowanie jednożyłowych kabli PV z oznaczeniem PV1-F, a następnie H1Z2Z2-K (PN-EN 50618). Posiadają izolację, która pozwala na ich stosowanie w urządzeniach i systemach klasy II. Ponadto mają wysoką odporność na wpływy środowiska, takie jak promieniowanie UV i wysoką wytrzymałość mechaniczną. Jeśli inne przewody są używane jako linie główne lub stałe, muszą być uziemione i zabezpieczone przed zwarciem. Należy je chronić przed warunkami atmosferycznymi i promieniowaniem UV, np. w zamkniętych kanałach kablowych.

B. Złącza MC4

Należy stosować wyłącznie złącza zgodne z PN-EN 62852. Odpowiedniki (męskie / żeńskie) muszą być tego samego typu i producenta.

C. Kanały i korytka kablowe (systemy prowadzenia przewodów)

Kanały i korytka kablowe muszą być zatwierdzone przez producenta do użytku na zewnątrz. W przypadku kanałów kablowych producent powinien zapewnić odpowiednią ochronę krawędzi. Preferowane są metalowe kanały kablowe i rury instalacyjne, pod warunkiem, że są one odporne na korozję. Gdy stosowane są kanały z tworzywa sztucznego, muszą być odporne na warunki atmosferyczne, a zwłaszcza na promieniowanie UV i ozon.

D. Tuleje

W celu wprowadzenia kabla do kanały kablowego należy zastosować tuleje (np. zgodnie z DIN 18195 część 9).

E. Mocowania

Złącza kablowe nie są odpowiednie do mocowania kabli. Mogą być używane tylko do łączenia kabli. Do zamocowania należy zastosować odpowiednie zaciski kablowe, klipsy itp.

F. Falowniki

Falowniki powinny być bezwzględnie instalowane zgodnie z wytycznymi producenta. Ze względu na zakres tego tematu, zostanie mu poświęcone osobne opracowanie.

G. Uziemienie, ochrona odgromowa i przeciwprzepięciowa

Właściwe uziemienie instalacji fotowoltaicznej wraz z ewentualną ochroną przed skutkami wyładowań atmosferycznych mają ogromne znaczenie dla uniknięcia jakichkolwiek usterek elektrycznych, które mogłyby doprowadzić do powstania pożaru. Gorąco zachęcamy do zapoznania się z obszerną literaturą udostępnianą przez wiodących producentów tych rozwiązań, takich jak Jean-Mueller (CITEL) lub DEHN.

H. Uwaga ogólna

W przypadku obiektów rolniczych może być również konieczna odporność na działanie amoniaku.

OZNAKOWANIE

Dla bezpieczeństwa osób, zaleca się, aby budynek w którym znajduje się instalacja fotowoltaiczna posiadał oznakowanie zgodne z normą: PN-HD 60364-7-712:2016 w następujących miejscach:

  • w rozdzielni głównej budynku
  • obok głównego licznika energii (jeśli oddalony od rozdzielni głównej)
  • obok głównego wyłącznika
  • w rozdzielnicy, w której przyłączona jest instalacja fotowoltaiczna do instalacji elektrycznej budynku


Rys. 15. Etykieta wskazująca na obecność instalacji elektrycznej w budynku

REKOMENDACJE DOTYCZĄCE UŻYTKOWANIA

Aby zapewnić długoterminową wydajność i bezpieczeństwo pracy systemu PV, należy go poddawać regularnej inspekcji i konserwacji. Poniższy przegląd zawiera zalecenia dotyczące zawartości i częstotliwości konserwacji.

Kiedy Gdzie Co Kto Uwagi
Codziennie Falownik Kontrola wyświetlacza roboczego w celu uniknięcia utraty wydajności przy wyłączeniach awaryjnych Operator Alternatywnie: monitorowanie z aktywnym raportowaniem o błędzie do operatora
Monitoring danych operacyjnych (system) Kontrola stanu pracy za pomocą zdalnego monitorowania (w przypadku ochrony przeciwpożarowej należy zwrócić szczególną uwagę na błędy izolacji). Operator / serwis
Analizy komunikatów o błędach i odpowiednie działania serwisowe Serwis
Miesięcznie Licznik energii Monitorowanie wydajności: regularna rejestracja i analiza odczytów liczników

(nie dotyczy automatycznego gromadzenia i oceny danych operacyjnych).

Operator / serwis
Powierzchnia modułów Kontrola wzrokowa, czy występują poważne, oczywiste wady, takie jak przesunięte moduły, luźne: zaciski modułów, elementy ram montażowych lub kable solarne Operator Przemieszczanie się w okolicy pola modułów tylko po zatwierdzonych trasach!
Regularnie, najrzadziej co cztery lata Cała instalacja Powtórzenie pomiarów i testów przy uruchamianiu zgodnie z PN-EN 62446-1 Serwis
Sytuacyjne – po automatycznym wyłączeniu falownika Cała instalacja Rozwiązywanie problemów Serwis

*) W niniejszym dokumencie określenie „kable“ i „przewody“ stosowane jest zamiennie, choć skłaniamy się do definicji, wg której o ile każdy kabel jest przewodem, to nie każdy przewód jest kablem. W „Aparatach i urządzeniach elektrycznych” Witolda Kotlarskiego czytamy: „przewody mające izolację z materiałów stałych budowane są na niższe napięcia – maksymalnie do 6kV, a kable praktycznie na cały zakres stosowanych napięć.”

ŹRÓDŁO

Niniejszy artykuł bazuje na oryginalnym dokumencie „Merkblatt für Planer und Installateure. Lichtbogenrisiken an PV-Anlagen reduzieren” przygotowanym przez:

  • Bundesverband Solarwirtschaft e.V. – BSW-Solar (Niemieckie Stowarzyszenie Przemysłu Solarnego e.V. – BSW-Solar)
  • Deutsche Gesellschaft für Sonnenernergie e.V. – DGS (Niemieckie Towarzystwo Energii Słonecznej e.V. – DGS)
  • Fraunhofer-Institut für Solare Energie Systeme ISE (Fraunhofer Institute for Solar Energy Systems ISE)
  • GDV TÜV Rheinland – www.tuv.com
  • Gesamtverband der Deutschen Versicherungswirtschaft e.V. – GDV (Ogólne Stowarzyszenie Niemieckich Ubezpieczycieli e.V. – GDV)
  • Zentralverband der Deutschen Elektro- und Informationstechnischen Handwerke – ZVEH (Centralne Stowarzyszenie Niemieckiego Inżynierii Elektrycznej i Informatyki – ZVEH)

Pierwsza edycja: lipiec 2017 r

Wydawca niemieckiej edycji: Bundesverband Solarwirtschaft e.V.

Tłumaczenie na język polski: dr inż. Maciej Piliński, Fronius Polska Sp. z o.o.

ZASTRZEŻENIE

Zawarte w dokumencie informacje zostały pozyskane przez komitet ekspertów z BSW-Solar na podstawie wcześniejszych badań przyczyn powstawania i skutków działania ognia dla systemów fotowoltaicznych w projekcie www.pv-brandsicherheit.de TÜV Rheinland, Fraunhofer ISE i DGS Berlin Brandenburg we wrześniu 2015. Zalecenia, adaptacja i tłumaczenie były tworzone z najwyższą starannością. Wydawca oryginalnego dokumentu nie ponosi jednak żadnej odpowiedzialności za prawidłowość i przydatność informacji w indywidualnych przypadkach, ani za dokładność i rzetelność tłumaczenia na język polski. Niezbędna jest zatem wnikliwa analiza okoliczności i lokalnych przepisów, które należy zachować w przypadku konkretnej realizacji.




Artykuł do pobrania w wersji PDF – “Biała księga”

Ważna książka o fotowoltaice – wydanie VII

Ważna książka o fotowoltaice – wydanie VII

Pojawiło się nowe, już VII wydanie pozycji książkowej traktująca o fotowoltaice. Nie ma takich książek zbyt wiele, więc tym bardziej powinna cieszyć i stanowić obowiązkową lekturę każdego instalatora. Książka zawiera wiele szczegółów technicznych, przeznaczona jest zatem raczej dla firm instalujących lub przymierzających się do instalowania PV.
Do kupienia na stronie wydawcy (GLOBEnergia) za ok. 80 zł.

“Poradnik Instalacje Fotowoltaiczne, edycja VII”

Bogdan Szymański
ISBN: 978-83-65874-00-9
rok wydania: 2018
format B5, oprawa miękka, s. 323

Książka, której autorem jest niekwestionowany ekspert w zakresie realizacji instalacji fotowoltaicznych, jest skierowana do instalatorów, monterów oraz handlowców związanych z sektorem PV. Lektura tej pozycji da  odpowiedź na pytania o optymalny dobór modułów fotowoltaicznych i falownika oraz o konfigurację instalacji PV tak, aby działała ona poprawnie i wydajnie przez długie lata. Z pełną odpowiedzialnością polecamy tę książkę, dzięki której można uniknąć wielu popełnianych błędów instalacyjnych i uzyskać praktyczne rady pozwalające na wykonanie poprawnie działającej instalacji PV.

Życzymy miłej lektury!
Fronius Polska Sp. z o.o.

SPIS TREŚCI VII wydania “Instalacje fotowoltaiczne”:

1. Moduły fotowoltaiczne

1.1. Moduł fotowoltaiczny – definicja i budowa
1.2. Podział ogniw i modułów fotowoltaicznych ze względu na materiał półprzewodnikowy
1.2.1. Moduły zbudowane z ogniw z krzemu krystalicznego
1.2.2. Moduły cienkowarstwowe
1.3. Podział modułów PV ze względu na budowę ogniw PV lub modułu PV
1.3.1. Cienkowarstwowe hybrydowe moduły fotowoltaiczne
1.3.2. Moduły monokrystaliczne z obiema elektrodami z tyłu (all back contact)
1.3.3. Moduły monokrystaliczne typu hit
1.3.4. Moduły oparte o ogniwa typu PERC
1.3.5. Moduły PV szyba – szyba
1.3.6. Moduły PV w technologii SMARTwire
1.3.7. Dwustronne moduły PV
1.4. Udział w rynku poszczególnych typów modułów PV
1.5. Zestawienie typów i podstawowych parametrów modułów PV
1.6. Praktyczne znaczenie liczby bus bar-ów
1.7. Stc, noct – warunki w jakich badane są moduły PV
1.8. Charakterystyka prądowo – napięciowa i najważniejsze parametry elektryczne
1.9. Zmiana mocy, napięcia oraz prądu wraz ze zmianą warunków słonecznych
1.10. Zmiana mocy, napięcia oraz prądu wraz ze zmianą temperatury
1.11. Jak poznać moduły wykonane z wysokiej lub niskiej jakości ogniw?
1.11.1. W oparciu o parametry elektryczne
1.11.2. W oparciu o wygląd
1.12. Sprawność modułów PV
1.13. Znaczenie praktyczne sprawności
1.14. Dodatnia tolerancja i jej znaczenie przy wyborze modułu PV
1.15. LID i roczna utrata mocy
1.15.1. Moduły z dodatkiem galu
1.15.2. Początkowy wzrost mocy modułów CIGS
1.16. Degradacja foli EVA
1.17. Sprawność przy niskim natężeniu promieniowania słonecznego
1.18. Certyfikaty i normy
1.19. PVT – połączenie modułu pv z kolektorem słonecznym

2. Falowniki i optymalizatory mocy
2.1. Budowa i podział falowników
2.1.1. Podział falowników ze względu na izolację
2.1.2. Podział falowników ze względu na typ instalacji
2.1.3. Podział falowników ze względu na wielkość
2.2. Mikro-, szeregowy czy centralny – jaki falownik wybrać?
2.3. MPP traker – czym jest i jakie spełnia zadania
2.4. Zależność sprawności falownika od napięcia i obciążenia
2.5. Napięciowy zakres pracy falownika
2.6. Sprawność falowników
2.7. Mikrofalowniki w instalacji
2.7.1. Zalety mikrofalowników
2.7.2. Ograniczenia mikrofalowników
2.7.3. Mikrofalowniki – kiedy pomyśleć o wyborze
2.8. Optymalizatory mocy (power optimizer)
2.8.1. Zasada działania
2.8.2. Stałe napięcie na module PV i na łańcuchu modułów PV
2.8.3. Optymalizacja mocy na poziomie ogniw PV
2.8.4. Monitorowanie pracy na poziomie modułu i funkcje bezpieczeństwa
2.8.5. Porównanie funkcjonalności optymalizatorów mocy
2.9. Porównanie mikrofalowników i optymalizatorów mocy
2.10. Monitoring pracy falowników
2.11. Wymagania OSD względem konfiguracji falowników
2.12. Analiza karty katalogowej

3. Dobór i optymalizacja instalacji PV
3.1. Pochylenie i azymut instalacji fotowoltaicznej
3.2. System nadążny
3.3. Odstępy między rzędami
3.4. Wskaźnik wykorzystania przestrzeni montażowej
3.5. Sposoby łączenia modułów w instalacji
3.5.1. Połączenie szeregowe i równoległe modułów PV
3.5.2. Niedopasowanie prądowe i napięciowe
3.6. Przewody i kable w instalacji pv
3.6.1. Wybór rodzaju kabli oraz ich prowadzenie
3.6.2. Dobór przekroju poprzecznego żył przewodów i kabli w instalacji PV
3.6.3. Tabele doboru przekroju poprzecznego kabli i przewodów do instalacji PV
3.7. Zabezpieczenia w instalacjach PV
3.7.1. Bezpieczniki
3.7.2. Wyłączniki nadprądowe
3.7.3. Wyłącznik różnicowo – prądowy w instalacji PV
3.7.4. Ograniczniki przepięć i instalacja odgromowa
3.7.5. Uziemienie i połączenie wyrównawcze
3.8. Dopasowanie typu modułów do falownika
3.9. Dopasowanie mocy modułów PV do mocy falownika
3.10. Obliczenie minimalnego i maksymalnego napięcia łańcucha modułów PV
3.11. Wyznaczenie maksymalnego prądu zwarcia łańcucha modułów PV
3.12. Obliczenie minimalnej i maksymalnej liczby modułów PV w łańcuchu
3.13. Wybór typu instalacji
3.14. Licznik w instalacji sieciowej on grid i bilansowanie międzyfazowe
3.15. Dobór mocy instalacji sieciowej – on grid
3.16. Przykład doboru instalacji sieciowej
3.16.1. Dobór mocy w oparciu za zużycie energii
3.16.2. Weryfikacja mocy po analizie dostępnej przestrzeni montażowej
3.16.3. Dobór mocy falownika do modułów PV
3.16.4. Dobór łańcuchów modułów pv do falownika
3.16.5. Przewody i zabezpieczenia
3.16.6. Schemat instalacji oraz plan obwodów
3.17. Plan obwodów – string plan
3.18. Uruchomienie falownika w instalacji sieciowej
3.19. Instalacje wyspowe
3.19.1. Bezpośrednie zasilanie urządzeń prądu stałego
3.19.2. Zasilanie urządzeń z wykorzystaniem regulatora ładowania
3.19.3. Zasilanie urządzeń z wykorzystaniem przetwornicy DC/AC oraz regulatora ładowania
3.20. Dobór instalacji wyspowej i hybrydowej do zasilania budynków
3.21. Dokumentacja i testy po wykonaniu instalacji
3.21.1. Kontrola i podstawowe pomiary i testy
3.21.2. Pomiary i analiza charakterystyki prądowo-napięciowej
3.21.3. Badanie kamerą termowizyjną modułów PV
3.21.4. Dokumentacja
3.21.5. Przykładowy protokół z pomiarów i testów instalacji PV
3.22. Współpraca instalacji PV z pompą ciepła
3.23. Co należy przewidzieć na etapie budowy domu pod kątem montażu instalacji PV

4. Akumulatory w systemach pv
4.1. Technologie akumulatorów stosowane we współpracy z systemami pv
4.2. DOD, SOC i liczba cykli ładowania
4.3. Wpływ temperatury na prace akumulatorów
4.4. Współpraca falownika z akumulatorami

5. Konstrukcje wsporcze oraz montaż modułów i falowników
5.1. Systemy mocowań na dachach skośnych
5.2. Systemy mocowań na dachach płaskich
5.3. Rozplanowanie modułów PV i odstępy brzegowe na dachach płaskich oraz skośnych
5.4. Systemy mocowań na gruncie
5.5. Montaż modułów do konstrukcji wsporczej
5.6. Certyfikaty i normy konstrukcji wsporczych
5.7. Montaż falownika

6. Problemy projektowe, wykonawcze i eksploatacyjne
6.1. Zacienienie na instalacjach PV
6.1.1. Rola i znaczenie diod obejściowych
6.1.2. Wpływ zacienienia na pracę modułu PV
6.1.3. Energetyczne skutki zacieniania
6.1.4. Uwzględnianie zacienienia w rozplanowaniu modułów
6.1.5. Unikanie przy montażu stref zacienienia
6.2. Gorący punkt (hot spot)
6.3. Korozja warstwy TCO
6.4. Degradacja indukowanym napięciem PID
6.5. Prąd upływu
6.6. Unikanie pętli indukcyjnej
6.7. Zwarcie doziemne generatora PV
6.8. Moc czynna, bierna, pozorna – cos(φ), tg(φ) falownika
6.9. Wzrost napięcia w miejscu przyłączenia falownika
6.10. Możliwości przyłączenia instalacji do sieci
6.11. Mycie instalacji PV
6.12. Błędy wykonawcze

7. Ekonomika, otoczenie prawne i uzysk energii z instalacji fotowoltaicznych
7.1. Produkcja energii elektrycznej z instalacji fotowoltaicznej
7.1.1. Źródła danych o nasłonecznieniu
7.1.2. Uzysk energii z instalacji PV
7.2. Jak obliczyć uzysk energii z instalacji?
7.3 składowe kosztów instalacji fotowoltaicznej
7.4. Koszty eksploatacyjne
7.5. System rozliczenia energii wyprodukowanej przez instalację PV
7.6. Wymóg umowy kompleksowej dla prosumenta
7.7. Bilansowanie międzyfazowe a ekonomika falowników jednofazowych
7.8. Prosty okres zwrotu mikroinstalacji

8. Wydarzenia branżowe

Przewymiarowanie instalacji względem mocy falowników Fronius

Przewymiarowanie instalacji względem mocy falowników Fronius

Na początku wyjaśnijmy podstawy: dlaczego należy przewymiarować instalację fotowoltaiczną względem mocy nominalnej falownika, a dalej zdefiniujemy jaki jest dopuszczalny stopień takiego przewymiarowania. Wiadomo, że falowniki rodziny SYMO o zakresie mocy do 8.2kWAC oferują przewymiarowanie aż o 100%! Świadczy to o ich solidnej i wytrzymałej konstrukcji. Dlaczego jednak wogóle można zastosować mniejszy falownik do większej mocy modułów – wyjaśniamy poniżej.

Dobieramy moduły do falownika czy falownik do modułów?…

Często można spotkać się z odmiennymi opiniami na temat relacji mocy modułów do mocy nominalnej falowników. Aby przeanalizować te przypadki, wprowadźmy definicję stosunku mocy modułów do mocy falownika (SM). Wzór na obliczenie tego współczynnika można zapisać:

Możliwe są tu trzy warianty:

  1. SM < 100%, falownik niedociążony – moc nominalna modułów jest mniejsza niż moc nominalna falownika
  2. SM = 100%, falownik obciążony mocą nominalną,
  3. SM > 100%, falownik przeciążony po stronie DC – moc nominalna modułów jest większa niż moc nominalna falownika

Dla szerokości geograficznej Polski i Europy Centralnej przyjmuje się, że wartość SM dla instalacji skierowanych na południe powinna znajdować się w przedziale pomiędzy 80 a 125%. W przypadku instalacji Wschód-Zachód zakres SM może być większy, nawet do 160% i silnie zależy od nachylenia dachu. Optymalną wartość oblicza się w zależności od specyficznych danych konkretnej instalacji PV: lokalizacji, rodzaju i orientacji modułów fotowoltaicznych oraz sposobu ich połączenia z falownikiem. Najlepszym rozwiązaniem na ustalenie właściwej wartości SM jest użycie specjalizowanego oprogramowania wspomagającego proces projektowania, takiego jak PV*SOL lub BlueSol. Przykładowe wyniki symulacji zamieszczono w artykule “Uzyski energii dla różnych układów modułów i konfiguracji falowników“.

Dlaczego jednak zalecaną przez projektantów wartością SM jest wariant >100%, tj. gdy moc modułów jest np. o 25% większa od mocy nominalnej falownika? Takie podejście na pierwszy rzut oka kłóci się z zasadą, w której układy przetwarzające energię z generatorów projektuje się powyżej ich mocy nominalnej, czyli wypadałoby mieć SM < 100%?

Instalacje fotowoltaiczne projektuje się zupełnie inaczej. W szerokości geograficznej Polski ilość słonecznych godzin to ok. 1600, z czego zaledwie 15% to godziny o pełnym nasłonecznieniu. Dodatkowo, przy natężeniu promieniowania równym 1000W/m² moduły PV nagrzewają się znacznie ponad temperaturę 25°C (określoną w standardowych warunkach badania – STC), a przez to ich moc znacznie się obniża: nawet o 15%-20% względem mocy nominalnej. A zatem moduły wytwarzają energię z mocą nominalną zaledwie przez kilkanaście, kilkadziesiąt godzin w roku, natomiast w pozostałych okresach osiągana przez nie moc jest znacznie niższa. To jeden z powodów, dla których warto zastosować mniejszy falownik (SM > 100%).

Z drugiej strony, jeśli zastosujemy falownik mniejszy niż moc modułów (SM < 100%) będzie on permanentnie niedociążony. Ponieważ wyższe sprawności działania uzyskujemy przy obciążeniu powyżej 10% mocy nominalnej (rys. 1), będzie to powodować dodatkowe straty. Jeśli jednak ktoś zastanawia się nad zakupem większego falownika myśląc o rozbudowie swojej instalacji w przyszłości, nie powinien się tymi stratami zbytnio martwić: przy SM = 80% wyniosą one zaledwie około 0.3%.

Rys. 1. Wykres sprawności falownika zależny od mocy i napięcia wejściowego. Źródło: Fronius

Jak to działa?

Załóżmy, że mamy moduły i falownik dobrane ze stosunkiem mocy SM = 98%. Przykładowo 20 modułów 300Wp = 6kWp oraz falownik Fronius SYMO 6.0-3-M o mocy nominalnej = 6kW i sprawności przetwarzania DC/AC = 98%. Jeżeli pojawią się warunki STC (1000W/m², AM = 1.5 oraz temperatura ogniw 25°C), falownik całą moc modułów przekaże na stronę AC. Taką sytuację przedstawiono na rys. 2.

Rys. 2. Produkcja energii z instalacji PV przy SM = ~100%.

Co się jednak stanie, gdy moc modułów będzie większa niż moc nominalna falownika, a warunki pogodowe będą sprzyjać generacji energii? Czy falownik się nie uszkodzi, jeśli pojawią się warunki STC? Falownik nie będzie przetwarzał więcej energii niż wynosi jego moc maksymalna, a jej nadmiar nie będzie odbierany z modułów: nastąpi ograniczenie mocy wyjściowej. Przykładowo, jeżeli zamiast falownika 6.0kW zastosujemy falownik o mocy nominalnej = 5kW, stosunek mocy wyniesie wówczas: (6.0kWp / 5.0kW) • 98% = ~118%, czyli zgodnie z zaleceniami dla obszaru geograficznego Polski.  W takiej sytuacji falownik “obetnie” nadwyżkę mocy ze strony DC i przekaże do sieci maksymalnie 5.0kW. Oczywiście tą nieodebraną z modułów energię należy potraktować jako stratę. Jeżeli spojrzymy na jej obszar – zakreskowany na rys. 3 – w ujęciu dziennym mogą to być wartości na poziomie 4%-5% całodziennego uzysku.

Rys. 3. Produkcja energii z instalacji PV przy SM = ~120%, w warunkach STC

Jak wspomniano powyżej, warunki STC zdarzają się niezwykle rzadko. Dlatego producenci podają również w swoich kartach parametry modułu w tzw. warunkach NOCT (ang. Nominal Operating Cell Temperature). Są one bardziej zbliżone do uśrednionych warunków pogodowych: natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkośc wiatru (czynnik chłodzący) – 1.5m/s. Moc modułów w takich warunkach może być nawet o 30% mniejsza niż ich moc nominalna. Wówczas mniejszy falownik jest po prostu lepiej wykorzystany (rys. 4).

Rys. 4. Produkcja energii z instalacji PV przy SM = ~120%, w warunkach rzeczywistych.

Czy można zatem przewymiarować falownik jeszcze bardziej? Czy można zastosować SM = 150% lub nawet 200%? Można, ale nie w każdej sytuacji. Jeśli zrobilibyśmy tak duże przewymiarowanie w przypadku instalacji skierowanej na południe, straty energii będą pojawiać się praktycznie każdego słonecznego dnia (rys. 5) i mogą one sięgnąć nawet 15% w ujęciu rocznym. Ale już w przypadku instalacji Wschód-Zachód, taki stopień przewymiarowania może być korzystny. Zaciekawionym polecamy lekturę “Uzyski energii dla różnych układów modułów i konfiguracji falowników“.

Rys. 5. Produkcja energii z instalacji PV przy SM = ~200%, w warunkach rzeczywistych.

Wykresy na rysunkach 2 do 5 przedstawiają produkcję energii w słoneczne, bezchmurne dni. Jak wspomniano, takich dni w Polsce jest niestety niewiele. Znacznie częściej będziemy obserwować uzyski energii podobne do tych przedstawionych na rys. 6. To również argument za tym, aby użyć falownika o mocy mniejszej, niż moc nominalna modułów.

Rys. 6. Produkcja energii z instalacji PV przy SM = ~120%, w pochmurny dzień.



Podsumowując, oto dlaczego warto przewymiarować DC względem AC:

Zalety stosowania falowników o mocy nominalnej mniejszej niż moc modułów (SM > 100%):

  1. w normalnych warunkach bardzo rzadko uzyskujemy tzw. STC (ang. Standard Test Conditions – Standardowe Warunki Badania), czyli natężenie promieniowania 1000W/m², temperatura ogniw: 25°C, optyczna gęstość atmosfery AM = 1.5. Takie parametry łącznie osiągamy przez kilka-kilkanaście godzin w roku. W pozostałym okresie czasu parametry produkcji są znacznie gorsze: albo niższe wartości natężenia promieniowania, albo wyższa temperatura ogniw. A zatem falownik dobrany 1:1 do instalacji (SM = 100%) byłby permanentnie niedociążony;
  2. moduły fotowoltaiczne degradują się w czasie. Najwięcej na wydajności tracą w pierwszym roku, potem poniżej 1% rocznie. To oznacza, że nasza instalacja po 10 latach będzie miała moc nominalną o co najmniej 10% mniejszą. Zatem współczynnik mocy falownika do mocy modułów (SM) będzie malał w czasie;
  3. sprawność falownika zawsze będzie niższa, niż 100%;
  4. w miesiącach letnich wysoka temperatura modułów (nagrzewają się nawet 30-35°C powyżej temperatury otoczenia) przekłada się na ich mniejszą wydajność. Jeśli ujemny temperaturowy współczynnik mocy wynosi -0.45%/°C, to przy temperaturze modułów 65°C ich wydajność będzie mniejsza o:

(65°C – 25°C) • -0.45%/°C = 40°C • -0.45%/°C = -18%

Statystycznie korzystniejsze jest optymalne wytwarzanie energii przez większą część roku, niż ograniczenia w przetwarzaniu energii w pojedyncze dni, a nawet godziny.



Obliczenia

Dokonując obliczenia każdego wariantu doboru różnej ilości modułów PV do falownika tej samej mocy, największe uzyski energii otrzymamy dla największej liczby modułów (por. tabela 1 poniżej). Nie mniej istotny jest aspekt finansowy. W każdym z wariantów falownik stanowi identyczny koszt, co powoduje, że wariant SM > 100% jest po prostu najbardziej ekonomicznie uzasadniony.

Tabela 1. Porównanie różnych wariantów doboru modułów do falownika*

Wariant

SM < 100%

SM = 100%

SM > 100%


Falownik 3.0kW Niedociążony Nominalnie Przeciążony np. Symo 3.0-3-S
Liczba modułów

9

11

13

Moc nominalna 1 modułu

280

280

280

[Wp]
Moc maks. modułów PV po stronie DC

2,52

3,08

3,64

[kWp]
Moc maks. falownika po stronie AC

3,0

3,0

3,0

[kVA]
SM

82%

100%

119%

Współczynnik strat związanych z niedopasowaniem

0,3%

0%

0,5%

Roczne uzyski energii (szacunkowo)

2 583

3 167

3 724

[kWh]
Uzyski energii z mocy DC

1 025,2

1 028,2

1 023,1

[kWh/kWp]
 Finanse
Koszt modułów

7 200

8 800

10 400

PLN
Koszt konstrukcji i montażu

1 800

2 200

2 600

PLN
Koszt falownika

4 000

4 000

4 000

PLN
Łącznie

13 000

15 000

17 000

PLN
Koszt za instalację 1 kWp (DC)

5 158

4 870

4 670

PLN/kWp
Koszt pozyskania 1 kWh w 1 roku

0,503

0,474

0,456

PLN

* wszystkie ceny przykładowe

Zainteresowanych symulacjami produkcji energii w zależności od wybranej wartości SM zapraszamy do lektury artykułu: “Uzyski energii dla różnych układów modułów i konfiguracji falowników“.



Przewymiarowanie falowników Fronius

Falowniki Fronius charakteryzują się bardzo szerokim zakresem napięć i wysoką wartością prądów wejściowych, dzięki czemu oferują wyjątkową elastyczność przy projektowaniu instalacji. technologia ta nazywa się SuperFlex Design. Dość powiedzieć, że falowniki rodziny SYMO o zakresie mocy do 8.2kWAC oferują przewymiarowanie aż o 100%! W tej kategorii falowniki Fronius nie mają konkurencji.

Zalecane przewymiarowanie dla warunków polskich to 110%-120%. W przypadku instalacji Wschód-Zachód może być większe, nawet: 130-160%. A zatem: dla falownika Fronius SYMO 6.0-3-M jak najbardziej możliwe jest przyłączenie instalacji PV o mocy 12kWp, pod warunkiem spełnienia niżej opisanych wymagań dotyczących maksymalnych wartości napięć i prądów.

Z praktycznego punktu widzenia możliwość tak dużego przewymiarowania pozwala na obciążenie pojedynczego MPPT całą mocą nominalną falownika. Daje to wyjątkową łatwość realizacji instalacji, w której mamy połać główną (np. 80% mocy modułów) i połać dodatkową (pozostałe 20%). Bez problemu zrealizujemy również instalacje w układzie Wschód-Zachód. Więcej na ten temat w artykule Fronius SuperFlex Design.



Przewymiarowanie FRONIUS SYMO 3.0-3-S – 8.2-3-M

Firma Fronius niniejszym potwierdza, że falowniki

/           Fronius Symo 3.0-3-M up to Fronius Symo 8.2-3-M
/           Fronius Symo 3.0-3-S up to Fronius Symo 4.5-3-S

mogą być przewymiarowane po stronie DC o 100% mocy znamionowej (SM = 200%) bez anulowania gwarancji producenta,
pod warunkiem, że:

/           konfiguracja łańcuchów przestrzega wytycznych dotyczących napięcia i prądu opublikowanych w instrukcji obsługi
/           napięcie obwodu otwartego z generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika dla wszystkich warunków (temperatura, natężenie promieniowania)
/           maksymalny prąd zwarcia na wejściu DC nie może przekraczać 1,5x wartości maksymalnego prądu wejściowego DC falownika (ograniczenie rozłącznika DC)

Przewymiarowanie FRONIUS SYMO 10.0-3-M – 20.0-3-M

Firma Fronius niniejszym potwierdza, że falowniki

/           Fronius Symo 10.0-3-M do Fronius Symo 20.0-3-M

mogą być przewymiarowane po stronie DC o 50% mocy znamionowej (SM = 150%) bez anulowania gwarancji producenta,pod warunkiem, że:

/           konfiguracja łańcuchów przestrzega wytycznych dotyczących napięcia i prądu opublikowanych w instrukcji obsługi
/           napięcie obwodu otwartego z generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika dla wszystkich warunków (temperatura, natężenie promieniowania)
/           maksymalny prąd zwarcia na wejściu DC nie może przekraczać 1,5x maksymalny prąd wejściowy DC falownika (ograniczenie rozłącznika DC)

Przewymiarowanie FRONIUS ECO 25.0-3-S – 27.0-3-S

Firma Fronius niniejszym potwierdza, że falowniki

/           Fronius ECO 25.0-3-S i Fronius ECO 27.0-3-S

mogą być przewymiarowane po stronie DC do 37.8kWpeak mocy znamionowej bez anulowania gwarancji producenta,pod warunkiem, że:

/           konfiguracja łańcuchów przestrzega wytycznych dotyczących napięcia i prądu opublikowanych w instrukcji obsługi
/           napięcie obwodu otwartego z generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika dla wszystkich warunków (temperatura, natężenie promieniowania)
/           maksymalny prąd zwarcia na wejściu DC nie może przekraczać 71,6A

Przewymiarowanie FRONIUS PRIMO 3.0-1 do 8.2-1

Firma Fronius niniejszym potwierdza, że falowniki

/           Fronius Primo 3.0-1 do Fronius Primo 8.2-1

mogą być przewymiarowane po stronie DC o 50% mocy znamionowej (SM = 150%) bez anulowania gwarancji producenta,pod warunkiem, że:

/           konfiguracja łańcuchów przestrzega wytycznych dotyczących napięcia i prądu opublikowanych w instrukcji obsługi
/           napięcie obwodu otwartego z generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika dla wszystkich warunków (temperatura, natężenie promieniowania)
/           maksymalny prąd zwarcia na wejściu DC nie może przekraczać 1,5x maksymalny prąd wejściowy DC falownika (ograniczenie rozłącznika DC)

>Przewymiarowanie FRONIUS GALVO

Firma Fronius niniejszym potwierdza, że falowniki

/           Fronius Galvo

mogą być przewymiarowane po stronie DC o 100% mocy znamionowej (SM = 200%) bez anulowania gwarancji producenta,pod warunkiem, że:

/           konfiguracja łańcuchów przestrzega wytycznych dotyczących napięcia i prądu opublikowanych w instrukcji obsługi
/           napięcie obwodu otwartego z generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika dla wszystkich warunków (temperatura, natężenie promieniowania)
/           maksymalny prąd zwarcia na wejściu DC nie może przekraczać 1,5x maksymalny prąd wejściowy DC falownika (ograniczenie rozłącznika DC)




Artykuł zaktualizowano 3.02.2019

Rodzaje sieci (TN-C, TN-S, TN-C-S, IT) a falowniki Fronius

Rodzaje sieci (TN-C, TN-S, TN-C-S, IT) a falowniki Fronius

Często pojawia się pytanie, czy w danym układzie sieci (TN-C, TN-S, TN-C-S, TT, IT) można instalować trójfazowe falowniki fotowoltaiczne. Niniejszy artykuł charakteryzuje rodzaje układów sieciowych i podpowiada, czy nadają się do podłączenia falowników, a jeśli tak, to na jakich warunkach.

Niniejszy wpis powstał na bazie artykułu Wikipedii “Układy sieciowe“, który jest dostępny pod tym linkiem na licencji CC BY-SA 3.0, i również na tej licencji może być upowszechniany.

Oznaczenia na schematach

  • L1L2L3 (line) – przewody fazowe,
  • N (neutral) – przewód neutralny,
  • PE (protection earth) – przewód ochronny,
  • PEN – przewód ochronno-neutralny,
  • Odbiornik – w naszym przypadku będzie to urządzenie wytwórcze, czyli falownik.

Typy sieci

Sieć trójfazowa Opis Czy można zastosować falownik Fronius?
TN-S
Dla sieci niskiego napięcia (do 1 kV) wyróżnia się układy:

  • TN – mający jeden punkt bezpośrednio uziemiony, a części przewodzące dostępne (np. metalowe obudowy odbiorników) przyłączone są do tego punktu za pomocą przewodów ochronnych. W zależności od związku przewodu neutralnego z przewodem ochronnym wyróżnia się układy:
    • TN-S – z oddzielnym przewodem ochronnym PE w całym układzie sieci. Przewód ten służy wyłącznie do ochrony urządzeń, nie można włączać go w jakikolwiek obwód prądowy, służy do tego oddzielny przewód neutralny N.
TN-C

  • TN-C – w którym w całym układzie sieci funkcje przewodu ochronnego PE, jak i funkcje przewodu neutralnego N pełni jeden wspólny przewód ochronno-neutralny PEN.

W przypadku przerwy w ciągłości przewodu może powstać znaczne zagrożenie porażeniowe. Z tego względu sieci TN-C mogą być stosowane tylko przy ułożeniu przewodów na stałe, a przekrój przewodów PEN nie powinien być mniejszy niż 10 mm² Cu lub 16 mm² Al. Sieci typu TN-C nie mogą być stosowane wówczas, gdy przekrój przewodów jest mniejszy od wartości podanych oraz w instalacjach odbiorników ręcznych i przenośnych. W tym przypadku dopuszczalne jest jedynie wykonanie sieci i instalacji o układzie TN-S lub TN-C-S.

TN-C-S

  • TN-C-S – w którym tylko w części układu sieci funkcję przewodu neutralnego N oraz funkcję przewodu ochronnego PE pełni jeden wspólny przewód PEN.
TT i IT

  • TT – mający jeden punkt bezpośrednio uziemiony, a części przewodzące dostępne są przyłączone do uziomu ochronnego niezależnego elektrycznie od uziemienia sieci. Wyróżnia się uziemienia indywidualne, grupowe oraz zespołowe.
  • IT (układ izolowany) – w którym wszystkie części czynne są odizolowane od ziemi lub jeden punkt przyłączony jest do ziemi poprzez impedancję, a części przewodzące dostępne są uziemione niezależnie od siebie (albo wspólnie), lub przyłączone są do uziemienia sieci.
Jak połączyć falownik Fronius z Fibaro Home Center 2

Jak połączyć falownik Fronius z Fibaro Home Center 2

Poniższy artykuł przedstawia szczegółowy opis metody połączenia elektrowni fotowoltaicznej bazującej na falownikach Fronius oraz instalacji inteligentnego domu bazującej na centrali Fibaro Home Center 2. Zamieszczono również przykładowy kod skryptu w języku Lua.
Aby zrozumieć korzyści płynących z tego połączenia należy uprzednio zapoznać się z wpisem wyjaśniającym podstawy fotowoltaiki: “Podstawy fotowoltaiki w pigułce”

Zobaczyć znaczy zrozumieć

Wszystkie falowniki Fronius nowej generacji SnapINverter (rodziny Fronius SYMO, PRIMO, GALVO, ECO) standardowo wyposażane są w nowoczesną kartę Datamanager 2.0. Karta ta umożliwia proste w obsłudze i wizualnie atrakcyjne monitorowanie działania instalacji fotowoltaicznej na portalu Solar.Web (http://www.solarweb.com) należącym do firmy Fronius. Użytkownik uzyskuje wgląd we wszystkie najważniejsze parametry instalacji, przede wszystkim w aktualnie oddawaną przez falownik moc oraz wykresy prezentujące ilości wyprodukowanej energii. Obserwując wyłącznie pracę falownika lub falowników nie wiemy jednak, co się dalej z tą energią dzieje. Łącząc te dane z systemem inteligentnego domu, otwierają się zupełnie nowe, znacznie bardziej interesujące możliwości: właściciel instalacji PV może obserwować bilans energii w budynku (zarówno produkcję i zużycie energii), a w kolejnym kroku – także nadzorować wykorzystanie energii produkowanej.

Optymalizacja zużycia produkowanej energii na własne potrzeby

Oddawanie do sieci niewykorzystanej energii wiąże się z wymiernymi stratami finansowymi. W przypadku mikronstalacji, dzięki wprowadzonemu net-meteringowi możemy „odzyskać” tylko 80% (do mocy 10kW) lub 70% (do mocy 40kW) oddanej energii wraz z kosztem jej dystrybucji. A stopień samowystarczalności (opisany powyżej) to zaledwie 25-30%.

Wprowadzając inteligentne włączanie niektórych urządzeń w godzinach największej produkcji energii ze słońca, możemy uzyskać poprawę takiego stanu, a stopień samowystarczalności podnieść nawet do 50%. Dlatego współpraca pomiędzy firmą Fibar Group a firmą Fronius przynosi zupełnie nowe rozwiązania w dziedzinie optymalizacji zużycia produkowanej energii na potrzeby własne.

H:\TechSupport\Solar\07 partners\Fibaro\rys_01b.png

Rys. 1. Idea zarządzana zużyciem energii w budynku jednorodzinnym w celu zwiększenia stopnia wykorzystania produkowanej energii.

Coraz ważniejszym tematem staje się wytwarzanie ciepła, także pod względem możliwości jego włączenia w zarządzanie energią. W nowoczesnych zbiornikach ciepłej wody użytkowej w zasadzie nie jest istotny moment pozyskania energii wykorzystanej do podgrzewania wody – potrafią one utrzymywać uzyskaną temperaturę przez kilkadziesiąt godzin. Podobnie w przypadku energooszczędnych, dobrze izolowanych budynków, załączenie pompy ciepła do ogrzewania lub chłodzenia pomieszczeń może być przesunięte w czasie. Urządzenia te idealnie zatem nadają się do sterowania, a co za tym idzie – inteligentnego magazynowania wytwarzanej energii w postaci ciepła (lub chłodu).

Zastosowanie Fibaro

Odpowiednio zaprogramowane urządzenia wykonawcze w systemie Fibaro pozwalają na załączanie i wyłączanie dowolnych odbiorników energii (np. poprzez przekaźnik FGS-2×1 lub FGS-2×3, a w przypadku większych mocy w instalacji trójfazowej – dodatkowy stycznik). Najprostszy algorytm może wykorzystywać w tym celu wartość aktualnie wytwarzanej w instalacji PV mocy. Poprzez odpowiednio ustawione wartości załączenia i wyłączenia następuje sterowanie podłączonym odbiornikiem.

System Fibaro może dawać jednak znacznie więcej możliwości. Mając dokładną wiedzę o aktualnym bilansie energii elektrycznej w budynku, można z łatwością zaprogramować załączenie urządzeń na bazie wartości mocy oddawanej do sieci oraz ich wyłączenie – w przypadku gdy energia z sieci jest pobierana.

Ale możliwości kontroli i regulacji jest więcej. W przypadku pomp ciepła bardzo ważne jest, aby kompresor po załączeniu pracował przez określony, minimalny czas. Taki parametr możliwy jest do ustawienia w przypadku wykorzystania skryptów LUA, a nawet zwykłych scen.

Można również, jako priorytet wybrać przygotowanie c.w.u. nie później, niż do określonej godziny, np. 18:00, gdy domownicy wracają po pracy. Fibaro będzie sterował grzałką c.w.u. w zależności od dostępnego nadmiaru produkowanej energii, a jeśli będzie on w pochmurne dni niewystarczający – załączy podgrzewanie wody z odpowiednim czasowym wyprzedzeniem.

Monitorowanie pracy instalacji PV i podejmowanie różnorodnych akcji na bazie np. aktualnie uzyskiwanej mocy, czy tez możliwość sterowania pracą instalacji PV daje projektantom instalacji inteligentnego budynku nieograniczone pole możliwości.

Połączenie Fibaro i Fronius – zagadnienia techniczne

Fronius Datamanager 2.0

Standardowo każdy falownik nowej generacji SnapINverter (Fronius SYMO, GALVO, ECO i PRIMO) wyposażany jest w zaawansowaną kartę Datamanager 2.0. Oprócz podstawowej funkcji, jaką jest przesyłanie danych na portal Solar.Web (http://www.solarweb.com) karta ta posiada wiele interfejsów, które mogą z łatwością zostać wykorzystane do integracji instalacji fotowoltaicznej z systemem inteligentnego budynku. Są to m.in.:

  • interfejs JSON
  • Modbus RTU (via RS-485) oraz Modbus TCP (via Ethernet)
  • Push FTP / HTTP POST

Szczególnie ten pierwszy interfejs wydaje się być idealny do połączenia z systemem Fibaro. Prosty skrypt w języku LUA umożliwi odczyt bieżącej wartości mocy czy też ilości wyprodukowanej energii. Te dwie liczby na początkowym etapie w zupełności wystarczą do zaspokojenia podstawowych potrzeb użytkowników takich połączonych instalacji:

  • wizualizacji
  • sterowania odbiornikami energii

Fibaro HC2 / HCL

Najwygodniejszą formą połączenia interfejsu Fronius z Fibaro byłoby wykorzystanie mechanizmu plug-inów, który daje łatwość instalacji i kompatybilność z HC2 oraz HCL.

Niestety, w obecnej wersji Fibaro nie jest możliwe tworzenie własnych plug-inów, ani pobieranie danych ze „zwykłych” plug-inów, które mogłyby służyć do sterowania, np. do wyzwalania scen opartych o bloki. Wyjątkiem jest plug-in pogodowy (YR i/lub Yahoo Weather), który zarówno zintegrowany jest z pulpitem, jak i stanowi osobną sekcję wśród wyzwalaczy.

Rozwiązaniem alternatywnym mogą być urządzenia wirtualne (VD), w których może zostać umieszczony odpowiedni skrypt w języku LUA. Takie rozwiązanie niestety wyklucza możliwość użycia centrali Home Center Lite (HCL), ale jest akceptowalne, ze względu na duży stopień wykorzystania Home Center 2 (HC2) w instalacjach.

Inteligentne liczniki Z-Wave

Docelowo w instalacji inteligentnego domu należy przewidzieć zastosowanie licznika energii Z-wave, który zainstalowany na styku budynku i OSD (np. szeregowo z licznikiem OSD) dokonywałby pomiarów zużycia energii we wszystkich fazach dla całego budynku. Aktualnie istnieją takie rozwiązania, np. licznik Aeon Labs HEM Gen 5. Licznik ten w wersji 3-fazowej posiada 3 przekładniki prądowe do założenia na przewodach w celu pomiaru prądu oraz 4 przewody do pomiaru napięć. Dokładność pomiaru jest wystarczająca na potrzeby wizualizacji i/lub sterowania. Licznik ten umożliwia pomiar dwukierunkowy, tzn. zarówno energii pobieranej z sieci (ze znakiem „+”), jak i energii oddawanej do sieci (ze znakiem „–”)

Więcej na temat licznika: http://aeotec.com/z-wave-home-energy-measure

W systemie Fibaro nie ma aktualnie możliwości ustawienia poziomów / priorytetów w urządzeniach mierzących zużycie energii elektrycznej. To znaczy, że pomiar dokonany przez WallPlug zostanie dodany do pomiaru dokonanego przez licznik energii pobieranej przez cały budynek.

Dodatkowym problemem jest prezentacja/wizualizacja ujemnych wartości energii, symbolizujących nadwyżkę produkowanej energii oddawanej do sieci. Taka opcja nie jest na chwilę zaimplementowana w systemie Fibaro.

Inteligentne liczniki Fronius Smart Meter

Alternatywnie, dane dotyczące oddawanej i pobieranej energii do/z sieci elektroenergetycznej OSD mogą być pobierane (również w skrypcie LUA) z licznika inteligentnego Fronius Smart Meter poprzez interfejs JSON Datamanagera. Ograniczone możliwości wizualizacji w panelu energii Fibaro mogą być zastąpione przez zaawansowany interfejs graficzny portalu Solar.Web, pozwalający na zaawansowaną analizę produkcji oraz zużycia energii, w tym bilans energetyczny.

KONCEPCJA POŁĄCZENIA

Możliwość integracji pomiędzy automatyką budynkową Fibaro, a instalacją PV bazującą na falownikach Fronius jest niezwykle łatwa do uzyskania.

Od strony falownika można tego dokonać poprzez protokół JSON (ang. Java Script Object Notation), standardowo dostępny w urządzeniu Fronius Datamanager 2.0. Firma Fronius udostępnia obszernie udokumentowane API (link do pliku), które daje możliwość odczytania praktycznie wszystkich kluczowych danych instalacji PV, począwszy od parametrów pracy falowników (w tym najważniejszych: aktualnej mocy i oddanej energii), ale również danych ze stacji pogodowej, przepływów energii przez inteligentny licznik Fronius Smart Meter, czy też magazynu energii Fronius Solar Battery.

Przykładowe kody umożliwiające odczyt danych dotyczących całego systemu, poszczególnych urządzeń oraz przepływów energii w układzie.

http://<IPAddress:TCPPort>/solar_api/GetAPIVersion.cgi
http://<IPAddress:TCPPort>/solar_api/v1/GetActiveDeviceInfo.cgi?DeviceClass=System
http://<IPAddress:TCPPort>/solar_api/v1/GetInverterRealtimeData.cgi?Scope=System
http://<IPAddress:TCPPort>/solar_api/v1/GetInverterRealtimeData.cgi?Scope=Device&DeviceId=1&DataCollection=CommonInverterData
http://<IPAddress:TCPPort>/solar_api/v1/GetPowerFlowRealtimeData.fcgi

Gdzie: <IPAddress:TCPPort> to adres IP (zaleca się nadawanie adresu statycznego!) oraz port (standardowo: 80) karty Datamanager 2.0 w sieci wewnętrznej.

Jako przykład została wybrana funkcja „GetPowerFlowRealtimeData”, która w jednym zapytaniu umożliwia odczyt najważniejszych danych dla całego systemu:

http://<IPAddress:TCPPort>/solar_api/v1/GetPowerFlowRealtimeData.fcgi

Przykład danych uzyskanych powyższym zapytaniem zamieszczono w tabeli 2 poniżej:

String JS Eval
{
"Head" : {
"RequestArguments" : {},
"Status" : {
"Code" : 0,
"Reason" : "",
"UserMessage" : ""
},
"Timestamp" : "2017-03-12T08:53:31+01:00"
},
"Body" : {
"Data" : {
"Site" : {
"Mode" : "produce-only",
"P_Grid" : null,
"P_Load" : null,
"P_Akku" : null,
"P_PV" : 14174,
"E_Day" : 27021.800476,
"E_Year" : 27062257.75,
"E_Total" : 289067759.125
},
"Inverters" : {
"1" : {
"DT" : 121,
"P" : 1032
},



Graficzna reprezentacja powyższych danych może wyglądać następująco:

H:\TechSupport\Solar\07 partners\Fibaro\rys_03d.png

Rys. 2. Graficzna reprezentacja danych z zapytania JSON

W Fibaro Home Center 2 należy stworzyć tzw. urządzanie wirtualne (ang. Virtual Device, VD) z krótkim kodem w języku skryptów „Lua”.

Podstawą skryptu jest funkcja json.decode(), która w formie zagnieżdżonych tablic asocjacyjnych daje dostęp do wszystkich przekazanych wartości:

fronius =
{ { „Head”, <tablica_Head> },
{ „Body”, <tablica_Body> } }

Przykładowo, wartość mocy wytwarzanej w instalacji PV („P_PV”):

fronius Body Data Site P_PV

może zostać odczytana w skrypcie w następujący sposób:

P_PV = fronius[“Body”].Data.Site.P_PV

lub

P_PV = fronius.Body.Data.Site.P_PV

Do poprawnego działania skryptu konieczne jest zdefiniowanie w VD następujących etykiet („Label”):

load
pv
grid
eday

Zaznaczenie „Label” jako „Main” spowoduje wyświetlanie wartości w oknie głównym.

Natomiast, aby używać danych w scenach, należy je zapisać do uprzednio zdefiniowanych zmiennych globalnych w panelu „Variables”. Przykładowo:

-- set the global variables
fibaro:setGlobal ('PV_plant_load', P_Load)
fibaro:setGlobal ('PV_plant_grid', P_Grid)
fibaro:setGlobal ('PV_plant_pv', P_PV)
fibaro:setGlobal ('PV_plant_eday', E_Day)

Przykładowy kod skryptu do Virtual Device

Do pobrania po akceptacji regulaminu. Wyłącznie dla zarejestrowanych użytkowników!

Podsumowanie

Kod napisany jest w taki sposób, aby adres IP Datamanagera w sieci lokalnej oraz port (standardowo 80) był podawany w panelu kontrolnym Virtual Device. W przypadku zaimportowania VD do centrali HC2 są to jedyne dane, które powinny zostać skonfigurowane (poza definicją zmiennych globalnych), co ułatwia proces instalacji.

H:\TechSupport\Solar\07 partners\Fibaro\PV_plant_VD_General — krótki.png

Rys. 3. Panel konfiguracyjny Virtual Device z polami na adres IP oraz port, pod którym dostępny jest Datamanager 2.0

Niestety, w chwili obecnej wykorzystanie podstawowej funkcjonalności i stworzenie odpowiednich powiązań wymaga od firmy instalacyjnej umiejętności pisania kodu w języku „Lua”, dla instalatorów systemów automatyki domowej nie powinna być to jednak przeszkoda.

Niemniej jednak, wykorzystanie bardziej zaawansowanych funkcji, takich jak umieszczenie źródła energii w „Energy Panel” będzie wymagało stworzenia dedykowanego plug-inu.

Przykład wizualizacji urządzenia wirtualnego zbierającego dane z elektrowni fotowoltaicznej przedstawiono na rysunkach od 4 do 6:

H:\TechSupport\Solar\07 partners\Fibaro\proof-of-concept_HC2_v1.png

Rys. 4. Przykład wizualizacji danych pobieranych z elektrowni PV

H:\TechSupport\Solar\07 partners\Fibaro\proof-of-concept_HC2_v3.png

Rys. 5. Dane dostępne w urządzeniu wirtualnym (VD)

H:\TechSupport\Solar\07 partners\Fibaro\PV_plant_VD_Variables.png

Rys. 6. Dane pochodzące z elektrowni dostępne jako zmienne globalne

Powiązanie danych pochodzących z instalacji PV (poprzez zmienne globalne) ze sterowaniem najprostszym urządzeniem jakim jest Fibaro Wall Plug daje nam nieograniczone możliwości zaprogramowania „scen”: alarmy, progi zadziałania, zależności czasowe, monitorowanie, zaawansowana analiza produkcji i zużycia energii oraz bazujące na tych informacjach inteligentne sterowanie odbiornikami energii. Nic nie stoi na przeszkodzie, aby odpowiednio sterować również bardziej zaawansowane urządzenia, choćby ściemniacze (ang. dimmer) czy kontrolery LED RGBW, których w sieci Z-Wave może być nawet 232.

ZAŁĄCZNIKI





Kilka liczników Fronius Smart Meter w jednej instalacji

Kilka liczników Fronius Smart Meter w jednej instalacji

Właśnie została dodana długo oczekiwana funkcjonalność podłączenia kilku liczników Fronius Smart Meter do jednego Datamanagera. Daje to bardzo ciekawe możliwości analizy profilu produkcji i zużycia energii z wyszczególnieniem najważniejszych z nich (np. pompy ciepła, bojlera., itp.). Przykładowo, jeśli włączymy dodatkowy licznik do toru zasilania bojlera:

Na portalu Solar.Web uzyskamy precyzyjną informację o zużywanej energii:

Krok 1 – podłączenie liczników

Ważne jest, aby liczniki inteligentne Fronius Smart Meter zostały wpięte do instalacji elektrycznej we właściwy sposób:

  • / licznik pierwotny (na styku budynku i OSD) włączamy w taki sposób, aby energia pobierana przez budynek była liczona ze znakiem “plus”.
  • / liczniki wtórne również włączmy w taki sposób, aby zużywana energia była liczona ze znakiem “plus”. Jeśli monitorujemy dodatkowy generator – jego energia będzie liczona ze znakiem “minus”.

Innymi słowy: zawsze wyjście licznika w kierunku tego, co mierzymy. Zgodnie ze schematem elektrycznym poniżej:

Krok 2 – adresowanie liczników

Do poprawnej pracy należy skonfigurować odpowiednio liczniki (nadać im różne adresy Modbus). Jest już polska instrukcja wyjaśniająca, jak to zrobić. Dla zarejestrowanych użytkowników forum do pobrania tutaj:

W skróconej wersji instrukcja postępowania jest następująca:

Krok 3 – połączenia magistrali Modbus (RS-485)

Proszę pamiętać, że połączenia magistrali RS-485 wykonujemy skrętką, najlepiej ekranowaną (np. Li2YCY), a na początku i na końcu linii umieszczamy rezystor terminujący 120Ω. Aby aktywować rezystor terminujący w Datamanagerze, DIP-switch koło anteny WiFi należy ustawić na ON (tak jest ustawiony fabrycznie).

Kolejność podłączania liczników na magistrali RS-485 (Modbus RTU) nie ma  znaczenia. Wszystkie połączenia elektryczne wykonujemy zgodnie z zaleceniami opisanymi w artykule: “Poprawne połączenie przewodów w magistrali RS-485“.

Krok 4 – dodawanie liczników do Datamanagera

W interfejsie webowym Datamanagera definiujemy, czy dany licznik odpowiada za odbiornik energii (grzałka c.w.u., pompa ciepła), czy za dodatkowy generator (falownik innego producenta, wiatrak). Konfiguracja jest niezwykle prosta, wybieramy licznik “pierwotny” (to ten na styku budynku i operatora OSD”, musi mieć numer 1), a następnie dodajemy liczniki wtórne:

W instalacji musi być jeden licznik główny – zainstalowany na styku budynku i OSD. Zawsze z adresem 1.
Dodatkowych liczników może być trzy:

Jak widać ze schematu powyżej nowa funkcjonalność daje również możliwość monitorowania innych urządzeń wytwórczych, np. falownika od wiatraka lub falownika PV innego producenta.

Rolę licznika w układzie może również pełnić sterownik Fronius Ohmpilot. Jeśli chcemy połączyć go z Datamanager’em przy pomocy łącza Modbus RTU (RS-485), włączamy go równolegle z innymi licznikami, stosując zasady poprawnego łączenia urządzeń na magistrali Modbus opisane w artykule: “Poprawne połączenie przewodów w magistrali RS-485“.

W jednej instalacji można mieszać różne typy liczników:

  • Fronius Smart Meter 63A-3,
  • Fronius Smart Meter 50kA-3,
  • Fronius Smart Meter 63A-1 (np. do jednofazowych pomp ciepła),
  • a także licznik S0 podłączony do wejścia falownika (nie jest to opcja zalecana).
Optymalizacja – fakty i mity

Optymalizacja – fakty i mity

Od czasu do czasu można spotkać systemy fotowoltaiczne z tzw. optymalizatorami (ang. optimizers). Niestety utarło się przekonanie, że mogą one stanowić rozwiązanie wszelkich problemów na instalacji, głównie polegających na jej zacienieniu. Wbrew obiegowym opiniom, optymalizatory nie są jednak w stanie zakrzywić praw fizyki: zacieniona instalacja zawsze będzie wytwarzać mniej energii, niż równoważna – niezacieniona. Są jednak aplikacje, w których optymalizatory mogą wykazać swoje zalety, a więcej o faktach i mitach z nimi związanych mogą Państwo przeczytać w niniejszym artykule.

Zarówno mikrofalowniki, jak i optymalizatory modułów są klasyfikowane jako przetwornice mocy na poziomie modułów (ang. Module-Level Power Electronics, MLPE). W systemie fotowoltaicznym wyposażonym w MLPE wpływ każdego z modułów na pozostałe jest minimalizowany. Dzięki temu różnice w poziomie nasłonecznienia wynikające z zacienienia, różnych orientacji lub kątów nachylenia, a także degradacja pojedynczych modułów nie oddziałuje negatywnie na inne moduły. W systemie PV ze “zwykłym” falownikiem, moduły, które są podłączone do tego samego MPP-trakera są od siebie zależne.

Każdą instalację fotowoltaiczną trzeba indywidualnie dostosować do warunków panujących na konkretnym dachu — nieważne, czy chodzi o różne ustawienie powierzchni dachowych, czy występowanie tymczasowego zacienienia. Błędem jednak jest przyjmowanie założenia, że optymalizatory rozwiążą wszystkie problemy i całkowicie wyeliminują np. wpływ zacienienia lub nierównomierną degradację modułów. Moduł, którego ogniwa są choćby częściowo zacienione zawsze będzie wytwarzał mniej energii, niż podobny moduł nie zacieniony. Każdorazowo należy przeprowadzić analizę opłacalności takiej inwestycji, ponieważ realizowanie „na siłę” instalacji znajdującej się przez większą część dnia w cieniu może mieć niezadowalający dla inwestora czas zwrotu, który jeszcze dodatkowo zostanie wydłużony niemałym przecież kosztem optymalizatorów.

Należy przy tym uwzględnić fakt, że systemy PV wyposażone w MLPE nie zawsze mają wyższe wydajności, niż systemy PV z falownikami łańcuchowymi (ang. string inverters). Nie są to przecież urządzenia o 100% sprawności. Czasami straty generowane przez MLPE są wyższe, niż wynikające z ich zastosowania dodatkowe uzyski. W rzeczywistych warunkach systemy PV, testowane z falownikami łańcuchowymi Fronius oraz z MLPE, wykazują niewielki rozrzut wydajności. Po przeprowadzeniu analizy technicznej obejmującej symulacje komputerowe oraz instalacje testowe następujące wyniki pokazują, jak falowniki łańcuchowe porównują się z MLPE.

Systemy niezacienione

Dla systemów niezacienionych niedopasowanie modułów (0,5-1%) jest wyrównywane przez optymalizatory (lub ogólnie: przez MLPE), ale utrata wydajności z każdego modułu z optymalizatorem wynosi od 1% do 5% (w zależności od typu MLPE). Dlatego dla niektórych optymalizatorów możliwe jest uzyskanie do +0,5% wyższej wydajności, ale można również uzyskać nawet i -5% mniejszą wydajność systemu z optymalizatorami w porównaniu do „zwykłego” falownika.

Optymalizatory mają za zadanie dopasowanie wartości prądu w łańcuchu szeregowo połączonych ogniw lub modułów PV. Dopasowanie to odbywa się poprzez konwersję wartości prądu kosztem napięcia, która przykładowo realizowana jest w przetwornicy DC/DC. Bez względu jednak na zastosowaną w optymalizatorach technologię proces konwersji nie jest procesem bezstratnym. Producenci optymalizatorów oczywiście podają sprawność swoich urządzeń (najczęściej jako wartość maksymalną, spełnianą wyłącznie w ściśle określonych, laboratoryjnych warunkach) i należy ją rozumieć jako:

Uwy • Iwy = Uwe • Iwe • ηopt

gdzie:

  • Uwy, Iwy – odpowiednio napięcie i prąd na wyjściu optymalizatora
  • Uwe, Iwe – odpowiednio napięcie i prąd na wejściu optymalizatora
  • ηopt – sprawność optymalizatora (maksymalna <99%, rzeczywista sprawność optymalizacji <97%)

Zakładając sprawność ważoną optymalizatora ηopt na poziomie nawet 98% (faktyczna sprawność optymalizacji), w przypadku standardowych modułów 275Wp (w punkcie mocy maksymalnej) oznacza to:

Pmppt • (100% – ηopt ) = 275Wp • (100% – 98%) = 275Wp • 2% = 5,5Wp

Jest to znacznie więcej, niż potencjalne uzyski wynikające z optymalizacji niedopasowanych mocą modułów. Dlatego stosowanie optymalizatorów w każdej instalacji prowadzi do nieuzasadnionego wzrostu kosztów tych instalacji.

Jako ciekawostkę można podać fakt, że MLPE lub optymalizatory traktuje się w systemach fotowoltaicznych jako remedium na nierównomiernie degradujące się moduły niskiej jakości. Prosta kalkulacja wykazuje, że dużo lepszym rozwiązaniem jest zakup niewiele droższych, ale wysokiej jakości modułów od sprawdzonego producenta.

Systemy zacienione

Jednorodny cień *) Niewielkie ruchome cienie Duże ruchome cienie
Wydajność MLPE: od -4% do +2% Wydajność MLPE: od -3% do +4% Wydajność MLPE: od -2% do +9%
*) Pasmo górskie, duży budynek, linia drzew, rząd innych modułów itp.

Tabela 1. Porównanie zacienionych instalacji.

W praktyce, wszystkie badania na systemach PV wykazały niższe wydajności dla systemów z optymalizatorami i MPLE, niż obliczono w trakcie symulacji. Korzyść MLPE w systemach PV była widoczna głównie zimą, kiedy moduły były (częściowo) pokryte śniegiem.

Do porównania wykorzystano falownik Fronius rodziny SYMO oraz falownik PRIMO, które standardowo wyposażone są we Fronius SuperFlex Design, 2 trakery MPP oraz szeroki zakres użytecznych napięć MPP. Algorytm Dynamic Peak Manager skutecznie wyszukuje globalny punkt MPP (ang. Maximum Power Point) modułów i tym samym łagodzi potencjalne straty wydajności w przypadku zacienienia. Dodatkowo efekt zacienienia może być również silnie zmniejszony przez zastosowanie elastycznych możliwości połączeń łańcuchów, dzięki dwóm trakerom MPP, z których każdy dysponuje bardzo szerokim zakresem napięć wejściowych.

Rys. 1. Instalacja fotowoltaiczna zacieniona kominem (2m wys., 0,5m średnicy)

Rys. 2. Symulacja wpływu zacienienia

Przykład: duży komin, umieszczony tuż przed modułami, wysokość 2 m, średnica 0,5 m (rys. 1 i rys. 2)

System PV z … Uzysk w porównaniu do systemu niezacienionego
falownik bez SuperFlex Design,
1 traker MPP,
brak Dynamic Peak Manager
-8% do -12%
MLPE -4% do -8%
falownik z SuperFlex Design,
równe rozdzielenie modułów do obu trakerów MPP
-6%
falownik z SuperFlex Design,
optymalne rozdzielenie modułów do obu trakerów MPP
-5%

Tabela 2. Uzyski w przykładowym systemie z zacienieniem pochodzącym od komina.

Należy zatem odpowiedzieć sobie na pytanie: czy ewentualne dodatkowe uzyski, wynikające z optymalizacji zacienionych modułów, pozwolą na pokrycie niemałych przecież kosztów optymalizatorów?



Gdzie warto stosować optymalizatory?

Jeśli projektant uzna, że z jakiś powodów nie da się uniknąć montażu modułów w miejscu zacienienia (np. z powodów estetycznych) z pomocą mogą przyjść optymalizatory firmy Tigo Energy, które charakteryzują się możliwością montażu tylko i wyłącznie na zacienionych modułach, tak jak to pokazano na rysunku 3.

Rys 3. Optymalizatory firmy Tigo Energy wystarczy zamontować tylko na zacienionych modułach.

Montaż optymalizatorów na wybranych modułach daje zalety wyeliminowania wpływu zacienienia przy minimalnych nakładach. Co ważne, łańcuch modułów z optymalizatorami Tigo można podłączyć do falownika dowolnego producenta. W przypadku falowników Fronius w menu BASIC należy jedynie wyłączyć Dynamic Peak Manager. Do poprawnego działania optymalizatorów nie są wymagane żadne dodatkowe urządzenia, możemy mieć zatem poprawnie działający układ już nawet z jednym takim urządzeniem.

Tigo Energy ma 5 typów nakładek: TS4-D, TS4-M, TS4-S, TS4-O i TS4-L (wkrótce dojdzie TS4-F). Do optymalizacji należy wybrać wersję TS4-R-O, lub osobno TS4-B (uchwyt) i TS4-O (nakładka). Ulotka dotycząca tego produktu oraz lista dystrybutorów, którzy mają rozwiązania Tigo Energy w swojej ofercie znajduje się na końcu tego artykułu.

Oczywiście optymalizatory mają również inną zaletę, którą jest elastyczność i łatwość projektowania. Falowniki Fronius oferują największą elastyczność projektowania: dopuszczają wiele orientacji, różne typy modułów, zacienienia lub niesymetryczne łańcuchy. Z optymalizatorami ta elastyczność zwiększa się jeszcze bardziej i pozwala np. na uzyskanie 20% różnicy długości łańcuchów podłączonych do jednego wejścia (trackera MPP) lub połączenie w jednym łańcuchu modułów o różnym azymucie i kącie nachylenia. Doskonałym przykładem może być instalacja na dachu przedszkola należącego do kościoła Św. Stefana w Wels, którą przedstawiono na rys. 4. Dzięki optymalizatorom bazującym na rozwiązaniu firmy Maxim Integrated instalacja ta została zrealizowana na klasycznych falownikach Fronius SYMO.

Rys. 4. Instalacja fotowoltaiczna z optymalizatorami Maxim Integrated i falownikami Fronius na przedszkolu w kościele Św. Stefana w Wels (Austria).

Przyszłość optymalizacji

Projektanci systemów PV coraz częściej będą napotykali na różne utrudnienia – wraz z upowszechnianiem się fotowoltaiki dachy o idealnym ustawieniu i bez zacienienia będą stopniowo zabudowywane. Dlatego pod uwagę będą brane dachy o różnych orientacjach lub częściowym zacienieniu, a takie instalacje muszą być poddawane krytycznej analizie. Dlatego, zdaniem autora, moduły fotowoltaiczne będą w przyszłości inteligentne.

Ale dotychczasowe rozwiązania, np. w postaci optymalizatorów dodanych do modułu, będą – ze względu na ich złożoność i dodatkowe koszty instalacji – wypierane przez lepsze rozwiązania. Jeśli chodzi o rzeczywistą optymalizację, amerykański producentem układów półprzewodnikowych, firma Maxim Integrated prezentuje nową generację optymalizatorów oferujących łatwą instalacją, wysoką efektywnością kosztową i największą wygodą projektowania. To doskonale uzupełnia i jeszcze bardziej zwiększa elastyczność projektowania z falownikami Fronius.

Maxim Integrated oferuje technologię optymalizacji ogniw fotowoltaicznych, która zastępuje tradycyjną diodę bocznikującą w module PV (rys. 5). Są to oparte na układach scalonych optymalizatory działające na poziomie łańcucha ogniw — zintegrowane przetworniki DC/DC, zainstalowane w module fotowoltaicznym w celu uzyskania maksymalnej mocy. Oznacza to, że każdy moduł ma 3 optymalizatory, a więc 3 niezależne MPPT – jest to najlepsze w swojej klasie rozwiązanie do łagodzenia skutków zacieniania, niedopasowania łańcuchów i zabrudzenia modułów. Technika ta pozwala na łatwą i opłacalną integrację układów optymalizacji podczas produkcji modułów. Zbędna zatem staje się kosztowna instalacja tradycyjnych optymalizatorów “retro-fit” (na poziomie modułów) i dodatkowych komponentów, co pozwala użytkownikowi na znacznie obniżenie kosztów w stosunku do tradycyjnych rozwiązań. Ponadto zwiększa się niezawodność całej instalacji dzięki eliminacji potencjalnego źródła awarii.

System z optymalizatorami Maxim jest łatwy w instalacji – podobnie jak w przypadku każdego standardowego systemu ze „zwykłymi” modułami: nie ma żadnych dodatkowych komponentów sprzętowych do zainstalowania, nie ma dodatkowych ustawień i nie ma problemów z łącznością na dachu. Optymalizatory, które zastępują diody bocznikujące, są fabrycznie zainstalowane w skrzynce połączeniowej modułu, co eliminuje potrzebę wykonania dodatkowych czynności instalacyjnych.

Systemy bazujące na Maxim wykazują do 5% więcej uzysków energii w porównaniu z tradycyjnymi optymalizatorami, dzięki optymalizacji DC na każdym łańcuchu ogniw (każdy moduł posiada 3 trackery MPP) i najwyższej efektywności optymalizacji. Dzięki tym zaletom i niższej cenie, rozwiązanie Maxim jest bardzo opłacalne i oferuje najbardziej korzystną technologię optymalizacji na rynku – zapewniając najszybszy zwrot inwestycji z systemu PV.

Rys. 5. Porównanie technologii optymalizatorów.

Dowiedz się więcej o rodzinie falowników Fronius na www.fronius.pl, na temat Tigo Energy na stronie: www.tigoenergy.com, natomiast więcej informacji na temat firmy Maxim Integrated można znaleźć pod adresem: www.maximintegrated.com.

Ilustracje zostały stworzone w PV*SOL Premium firmy Valentin Software.





Optymalizatory Tigo Energy można zakupić w Polsce m.in. w firmach: KENO Sp.z o.o., Manitu Solar, Grodno S.A.:

Manitu Solar PL Sp. z o.o.

ul. Kolumbijska 10
01-991 Warszawa

Piotr Kisiel
Tel: +48 731 331 333

[email protected]
http://www.manitusolar.pl

KENO – Energy

ul. I. Daszyńskiego 609
PL-44-151 Gliwice

Dział Handlowy
Tel: +48 721 070 013

[email protected]
http://www.keno-energy.com

Grodno S.A.

ul. Brukowa 14
91-341 Łódź

Maciej Kowalski
Tel: +48 604 268 006

[email protected]
http://www.grodno.pl
